Как поднять автомобиль? "Проставки" на 626GE и Familia BJ(98).

содержание


Благодарности
1. Алексею Патрину (Doc626) за любезно предоставленный материал
2. За идею большое спасибо Sem@Mazda (в миру Игорь Семенов :) (от Doc626)
3. За чертеж проставок на Familia - Марату Низамаеву
Пояснения
Проставки представляют собой здоровенную шайбу с отверстиями под шпильки. Эта шайба надевается сверху на стойку.
Если длины шпилек не хватает, то они заменяются на болты (можно подобрать подходящего размера и резьбы жигулевские). Шпильки выбиваются на ура парой ударов молотком. Болты на GE – M10 шаг резьбы 1.25, длина резьбовой части (все кроме головки) - около 50мм.
Поскольку к голове болта после установки стойки на место не добраться, я делал в проставках соответствующего размера проточки, чтобы гайками прикрутить проставку к стойке, чтобы все зафиксировалось (главное - болт, иначе потом стойку не открутить).
Ширину проточек надо подбирать таким образом, чтобы гайка в них не проворачивалась. Иначе не затянешь (держать гайку нечем). Гайки для затяжки также придется прикупить.
Если длины шпилек хватает – радость никаких выемок, гаек и болтов не надо.
Толщину проставок надо выбирать по потребностям. Сзади толщина как правило на полсантиметра больше чем спереди.
Я делал проставки из дюраля. Перед установкой проставок рекомендуется помазать стойку и проставку сверху чем-нить типа мовиля, битумного лака или покрасить, чтобы исключить электрохимическую коррозию. (она не сильная, но и не особо приятная )

Размеры проставок для GE
Для передних проставок
- Наружный диаметр проставки 155 мм
- Внутренний диаметр проставки 109 мм
- Расстояние между отверстиями (по диагонали) 135 мм.
- Толщина (проверенная) 23 мм
Для задних проставок
- Наружный диаметр проставки 145 мм
- Внутренний 88 мм
- Расстояние между отверстиями (по диагонали) 124 мм.
- Толщина (проверенная) 27 мм
Диаметр отверстий под болты 10 мм.

Влезают колеса R15/205/65 вылет 38.

Учтите, размер и пропорции картинки НЕ СООТВЕТСТВУЮТ реальному размеру детали! Как бы Вы не увеличивали ее!
Если кто сделает настоящий чертеж - прошу прислать, исправим.

Mazda Familia BJ (98):
Поднимал свою Мазду Фамилию праворукую 1998 года кузов BJ. После замеров отдал эскиз конструкторам, они начертили правильный чертеж, а токарь потом все изготовил. Установил, правда без проточек под болты, но вроде все нормально. Черчежи высылаю, может кому пригодяться.
Низамаев Марат

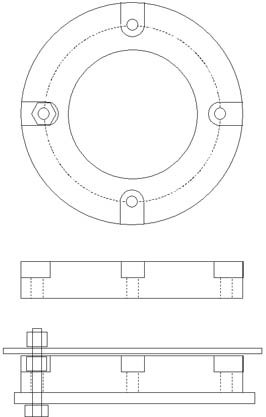

Схематичное изображение проставок
Рис. 1. Схематичное изображение проставок

Дата публикации/обновления: 2009-03-12
