распиновка замка зажигания | мазда (mazda) форум | 10 ноя 2004 10:33

а может ковырял кто замок зажигания?
поставил дистанционный запуск
но надо еще дать 12в на систему отопления-кондея
я так понимаю, это отдельный проводок в замке зажигания.
силовой 30А выход в сигналке есть.
а вот как найти нужный в замке?
читал про вариант найти провод, на котором есть 12в, разорвать его, и если печка не заработает, то это он и есть.
рвать не хочется
может кто сразу скажет какой
в схемах нашел b\r провод, если конечно эта схема подойдет ко мне это видимо черно-красный
а вот неясен цвет провода L

спасибо

Цвет не знаю...

1.Вкл печку (вентилятор).
2.На замке зажиг. контролькой ("аркашкой" или тестером) находишь +12В и больше его не трогаешь. Втыкаешь ключ и ищешь провод "ключ в ЗЗЖ" - в сторону его.
3.Поворачиваешь ключ в полож. IGN1 (зажигаются часики, вкл. прикуриватель и т.д.) и ищешь провод на котором появился плюс (его тоже не трогаешь).
4.Поворачиваешь ключ в полож. IGN2 (загораются лампы АКБ, масла, включ. вентилятор печки и т.д.) и ищешь появившийся плюс. Если провод двойной (разветвляется) то прийдется рвать поочередно, согласно условию: при выкл вентилятора зажигание выключится не должно. Также плюс может появляться на двух клеммах тогда-

-можно поочередно ватаскивая из колодки найти нужный. ( на искомом тобой проводе СКОРЕЕ ВСЕГО( ) плюс будет пропадать при включении стартера это относится к проводам IGN2 )
Удачи

о!
уже начал писать ответ с вопросами
потом перечитал 5 раз, и понял
спасибо, погляжу

На искомом проводе +12В ТОЧНО должен пропадать при включении стартера, т.к. печка относиться к потребителям второй группы(а они отключаются в момент запуска двигателя).
А появляется на нем +12В при включенном зажигании(когда загорается значек АКБ и масла). Ищется тестером поворачивая ключ. Их(проводов) там не много, так что найдешь быстро.

один момент возник
+12 уже к проводу ACC аксессуаров подключен
но печка не работает
это значит, что печка на другом проводе?
значит, надо мудрить с реле, чтобы подать на нее +12в

а если снять с АСС, и кинуть на печку?
что вообще на этом АСС жизненно важное есть, если печка не на нем.

На АСС сидит питание магнитолы, прикуриватель и.т.д
ACC - Accessories. Печки на нем не должно быть

......... а зачем ?
я себе тоже поставил дистанц. запуск, так я просто перед постановкой ставлю нужные мне величины обогрева печки и все !. она само заводится и греет , как поставленно..

2dudmi,
-ты сам ставил дистанционку?
-Какую?
-Функционирует верно?
Скинь схемку подключения (инструкция по установке)

Chelny,
затем, что чтобы работала печка ей нужно 12 в.
у тебя подключено, у меня нет.
Rus,
в инструкции по сигналке - один провод + на ИГН, второй + на тот провод зажигания, который должен быть под + при АСС и при ОN
так и подключено
у меня подозрения - а нафига нам на АСС +12 в?
если ради печки и прочего - то там у меня пусто.

пока два варианта - сдернуть + от сигналки с АСС и приделать туда где печка.
установщик грит про доп. реле - и тоже дать + на печку (но установщик туповат)

1. ставил не сам, сам снимал
2. scher-khan A
3. ну вот вычищаем огрехи
4.www.mega-f.ru - там в поддержке есть инструкции-установки

пока нашел схемку замка от Протеже 93, и 2000
интересно они к BA подойдут?
там есть IGN2 и ACC - это у 00, а у 93 - IGN нету

Согласен там прикуриватель включается
Ты смотрел - при IGN2 на двух проводах +12в появляется или на одном?
Если на одном, то оба провода от сигнашки цепляются на этот проводок.
А от АСС на Мессере печка работает... И цеплятся необходимо не от замка зажигания, а то по проводкам центральный блок выщемить очлегко

то бишь ломать монтера чтобы он перекинул + от сигналки на игн2?

не смотрел
от сигнализации 2 +-са идут
зачем их цеплять на один проводок?
+ от сигнализации, на IGN1, там всегда + при зажигании
+ от сигнализации на ИГН2 - чтбы печка. (сейчас он на АСС подрублен)


2000 Mazda Protege Alarm/Remote Start Info
Starter Black/Blue at ignition switch
Ignition Blue at ignition switch
Ignition2 Black/Red at ignition switch
Accessory Black/White at ignition switch

Если всё фунциклирует нормально - зачем трогать?
Эти два проводка от сигнашки (заводилки) нужны для того, чтобы:
в жару(холод) включен кондей(печка) и ты запускаешь дистанционно движ,

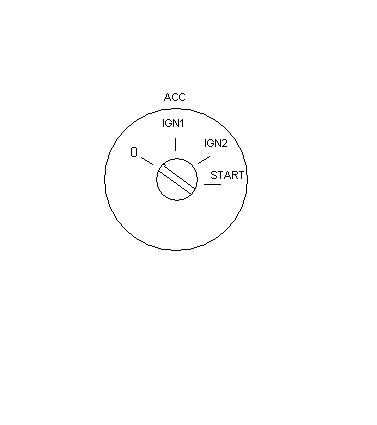

то сначала вкл. заж2 , затем стартер. Движ поработал малехо, прогрелся, затем вкл заж1 и кондей(печка) надувают нужную температуру... Замок заж при этом отсечен, все плюсики подаются от твоего шер-хана... На рис я показал положения ключа, чтобы мы говорили об одном и том же.

мне казалось я проблему описал


твой рисунок не смотрим, он отражает внешний вид, но не контакты.
еще раз
есть на замке:
ACC
IGN1
IGN2
Starter

на сигналке
+ на Ign1 ключ в зажигании
+ на АСС

так и подключено.
но печка не работает.
потому что она - на IGN2

я и предлагаю варианты
1. провод с АСС от сигн переключить на IGN2
2. либо юзать реле управляющееся минусом от сигналки, чтобы дать + на IGN2 (для печки)



они сразу включаюца.
от сигналки идет 2 првода с плюсом
уфф

ПОЖАЛЛСТА проверь последовательность появления +12в на описанных контактах
Например: вставил ключ - на АСС появился +12В
затем повернул в 1 полож. - на IGN1 появился +12 и т.д.

а чего изменится?
проверить не смогу, буду напрягать установщика, который блин установить все это не может
я и так тебе могу сказать, исходя из изысканий по инету
асс - есть при зажигании и при выкл
игн1 - есть при зажигании и стартере
игн2 - есть при зажигании
старт - при стартере

мне щас принципиально 2 вещи

1нужно ли самой сигналке что-то от АСС, или его можно вообще не подключать.

2и что на этом АСС висит на замке. если только прикуриватель, то АСС вообще не удел


есть подозрения что виноват кривоватый перевод инстр.
то есть они написали "АСС, на доп. приборы", а это на самом деле на вторичное зажигание, на HVAC(печку и кондей)

Ну да... У некоторых машинок ИГН1=АСС, а так получается: АСС регистрирует что ключ в замке (при открытой двери вставляешь ключик - сразу мявкунчик врубается).

Скорее всего нет... Если только не стоит какой-нибудь подлючий иммобилизатор.

Правильно А то мы в трех проводочках блукаем аки слепые котёнки... мусолим одно и тоже в то время как ПЕЧКА ДОЛЖНА РАБОТАТЬ

вопщем кому интересно
провода у замка зажигания 323Ф БА 94 похожи на Протеже 2000

Starter Black/Blue at ignition switch
Ignition Blue at ignition switch
Ignition2 Black/Red at ignition switch
Accessory Black/White at ignition switch

переключили с АСС на IGN2, и все заработало.
