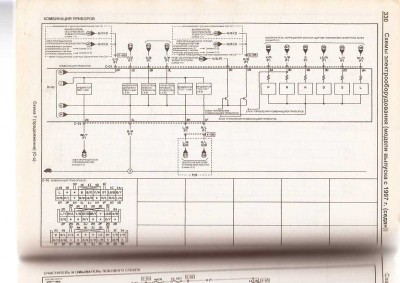

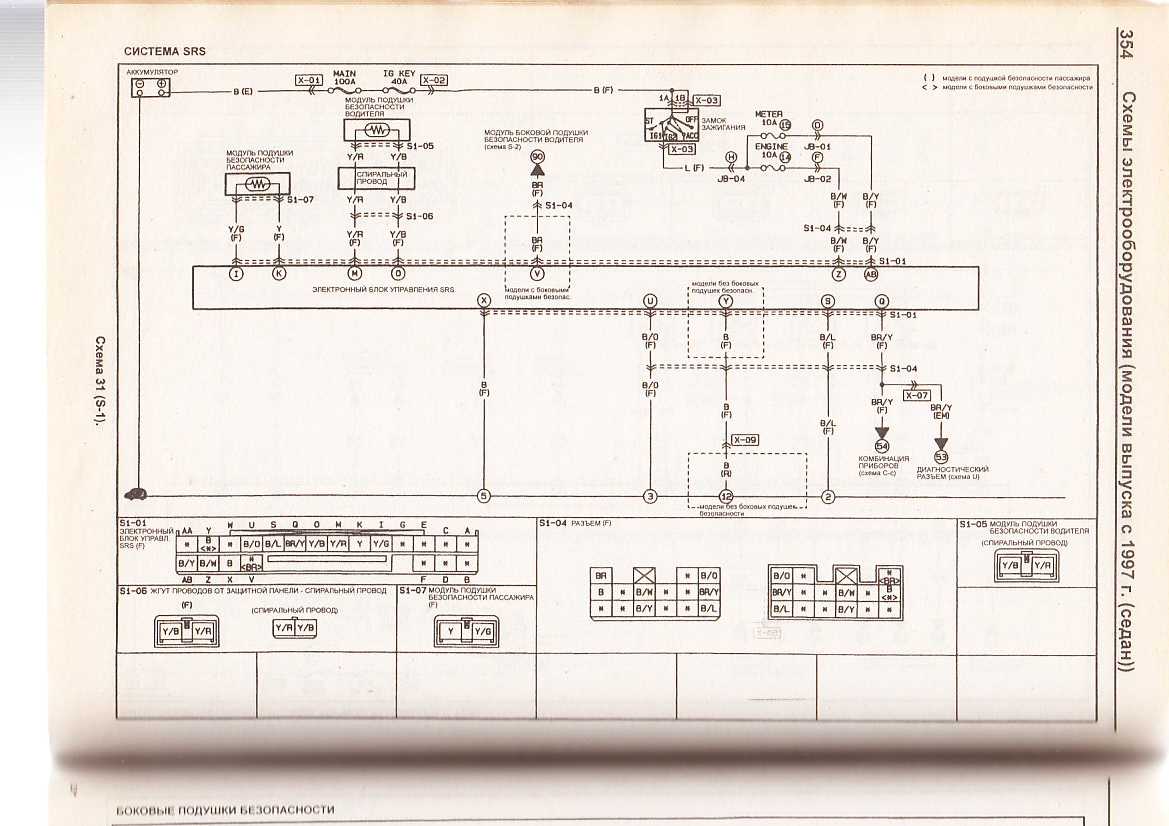

Avmisar, спасибо, что откликнулся. Эти схемки у меня есть, только они не соответствуют реальности. На картинках красная лампа отказа системы, а меня интересовала желтая - индикация работы подушек безопасности пассажира.Вчера плюнул, поматерился и прозвонил все и нашел пропажу. Для интересующихся расскажу.
В общем там в 97 году было все как на схеме avmisar, потом, с 03.98, начали ставить датчик наличия жопы пассажира на сиденье, модуль sas модификации 94D (по-моему так код заканчивается) с перечнем ошибок соответствующим модулю sas 99 года и появилась доп. лампа на панеле приборов, обозначенная у меня на схеме. В данном варианте сигнал с датчика удара в бок со стороны пассажира, датчик пассажира подключены к блоку sas через интерфейсный модуль (в оригинале conn sas unit) оттуда же и идет провод на приборку на оранжевую лампу.
|
