Блок предохранителей 323F BA (1998г.в.) по русски | мазда (mazda) форум | 06 июн 2006 15:39

Коллеги.
Прошу Вас пояснить за что какой предохранитель отвечает, в блоке салона.
В книжке и в FAQ схемы есть, но только к моей машине они не подходят.
Благодарю за помощь, спасибо

p.s.

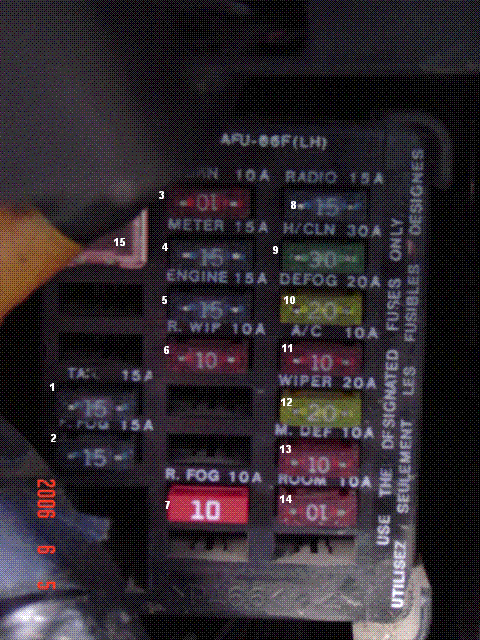

на фото я их пронумеровал. хорошо бы подписать по номерам.

1. F.FOG 15А - передние противотуманки.
7. R.FOG - задний противот. фонарь.
11. A/C - кондей
14. ROOM - внутреннее освещение (вроде бы)

Если по простому, то примерно так:
1. TAIL - габариты
2. F.FOG - передние противотуманки
3. TURN - поворотники
4. METER - панель приборов
5. ENGINE - см.ниже
6. R.WIP - задний дворник
7. R.FOG - задняя противотуманка
8. RADIO - магнитола
9. H/CLN - фиг его знает (какой-то омыватель\очиститель)
10. DEFOG - обогреватель заднего стекла
11. AC - управление кондеем
12. WIPER - дворники передние
13. M.DEF - фиг знает
14. ROOM - лампа внутренного освещения, лампа в багажнике

Но, судя по схемам, в дополнение к основным функция имеются подключения:
H/DEF - питание муфты кондиционера
ENGINE - модуль ABS, реле ошибки ABS, MAIN реле, модуль Airbag
ROOM - магнитола мимо замка зажигания, комп.
TAIL - реле габаритов, питание габаритов, подсветка кнопок, регулятор подсветки приборов
RADIO/CIGAR - магнитола через замок зажигания, прикуриватель, панель приборов через замок зажигания, электрические зеркала
METER - панель приборов (начинка), модуль Airbag
A/C S/ROOF - реле головного света, кондиционер - блок управления (?), реле вентилятора, кнопка.

Страшно?

FOXtrot, А ведь есть и под копотом.... Вот интересно - там как дела обстоят... Я открыл коробку где они все стоят - и давай смотреть - проверять... и обнаружил один перегорелый на крышке нашёл его место расположения и прочитал ХЕД (голова) незнаю за что отвечает - но съездил в маздовский магазин и купил за 135р - поменял...... Вот хотелос бы узнать- расшифровку под капотом

aLexxeych,
Хех...
Попробуй посмотреть тут:
http://www.mazda-auto.ru/mazdainfo.php? ... =6&qid=407
http://www.mazda-auto.ru/docs/323_schems.pdf
Как всега... FAQ РУЛИТ!!!

FOXtrot, Спасибо... И как обычно - моя не внимательность. Просто сразу полез на форум ФАК.. а FAQ более подробно не прочёл... Буду стараться исправиться

FOXtrot,
прочитал всё... Просмотрел. Вроде бы многие вещи теперь мне стали понятны. Вот только хочу у тебя вот что спросить.. Поменял предохранитель перегорелый и не знаю за что он отвечает.. а всё из-за того, что не знаю как расшифровывается абривиатура BTN .... и что такое - Отопитель РТС???

Отопитель PTC - относится к карбюраторным двигателям (до 1995г).
Тебе надо смотреть вторую раскладку.
Только сейчас помотрел и обнаружил:
Схема электрическая и раскладка из FAQ не бъются между собой...

Если у тебя там HEAD, значит там, судя по всему, сидят фары

FOXtrot,
Так у меня все фары горели и до того как я поменял предохранитель.. Но вот какая странность - такое ощущение, что это гнездо как бы немного утоплено и находется не на уровне со всеми остальными. Может туда и не нужен был предохранитель??? Но я, для спокойствия души, увидев, что он перегорел - поменял..... И вот пытаюсь понять, за что же он отвечает, гад такой

Есть такие гнезда утопленные,только они без "мам" под предохранители,они для запасных предохранителей,осмотри внимательно,куда ты воткнул,может просто в пластмассу....

сколько книжек прочитал уже и сайтов пересмотрел,нигде не могу найти предохранитель лампы заднего хода,моделей с 95 года. Подскажите как я могу найти его?

band1k он точно не отдельный, он с чем то совмещенный, проверяй все. А лучше проверь на всякий соединение разъема после коробки, там часто окисляется

оказывается особого и даже совмещенного предохранителя на задний ход нету,там за все отвечает датчик,который вкручен в коробку под копотом,теперь вопрос)))как поменять его?))

band1k так же просто как засунуть слона в холодильник
поднять машину (загнать на яму), выкрутить датчик и вкрутить новый. Удачи.

band1k сомневаюсь, что проблема в датчике, скорее в проводах или разъеме. Ломаться там нечему - железная кнопка, которая замыкает и размыкает контакт - проверяется тестером.
