ФотоОтчет по камерам ОБГОНА и Заднего Хода | мазда (mazda) форум | 29 май 2006 12:06

Начинаю выкладывать фотки установки и работы видеокамер обгона и заднего хода:

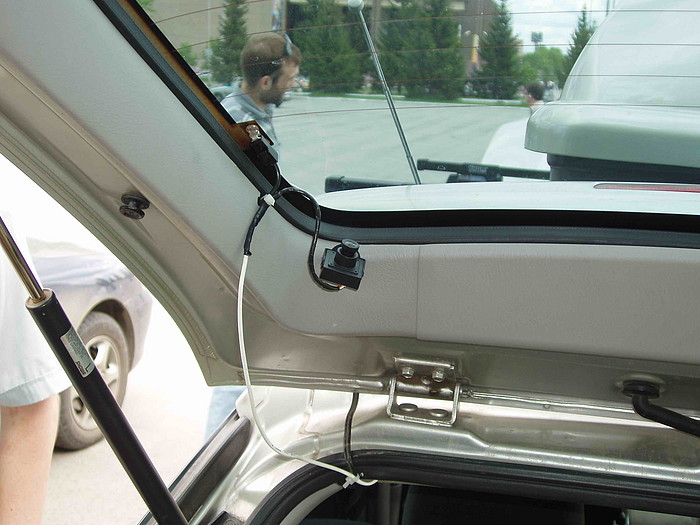

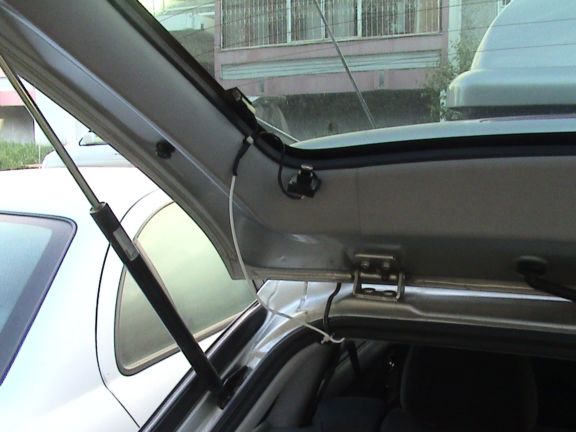

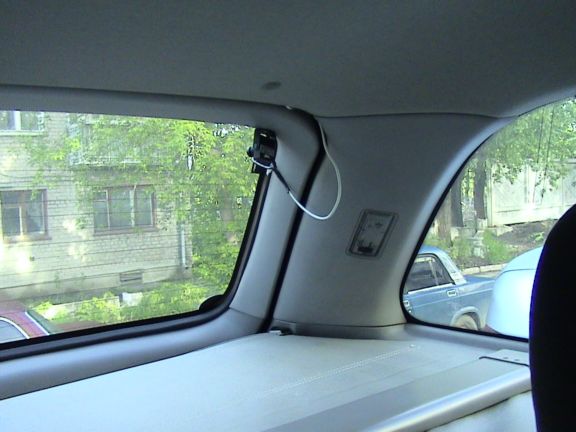

1. Камера заднего хода (ч/б) - угол обзора = 150 градусов.
Активация:
а) включением задней передачи (зеркальное отображение).
б) с ПДУ (изображение обычное).
Очень удобно выезжать задним ходом с перпендикулярной парковки,
достаточно "вылезть" 20-30 см - и видно всю дорогу...

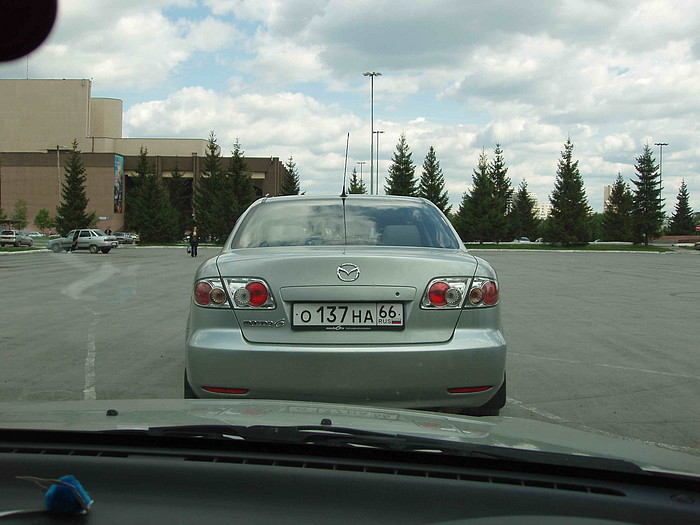

2. Камера обгона (цветная, фокус 12мм) - угол обзора = 26 градусов.
Активация:
а) включением левого поворота (МГНОВЕННО).
после выключения поворота ещё работает около 6 секунд,
а затем восстанавливается ТВ или ДВД или дерево диска с MP3 и AVI.
б) с ПДУ.

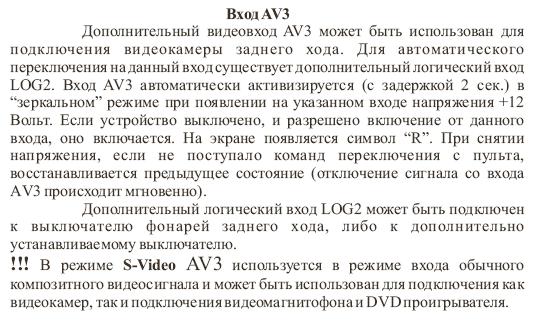

Камеры подключены через ТВ-тюнер "Вега Абсолют TVR-05":
а) З/Х - LOG 2
б) Обгона - LOG 1

Продолжаю:

красота... вот тока ни понял что есть зеркальное и обычное изображение на камере задневи хода... точнее - что это - я понял, а зачем зеркальное изображение?

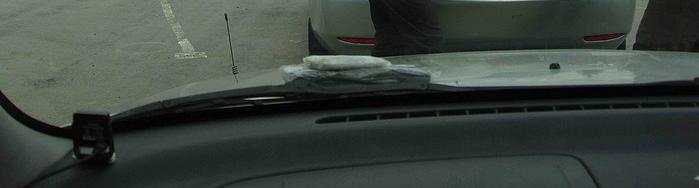

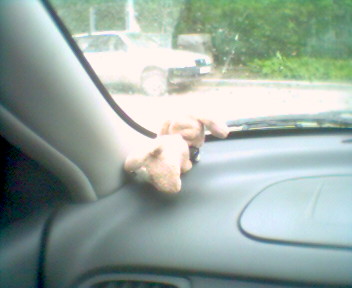

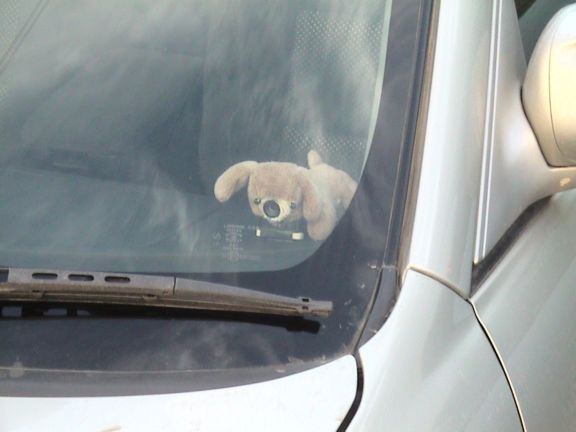

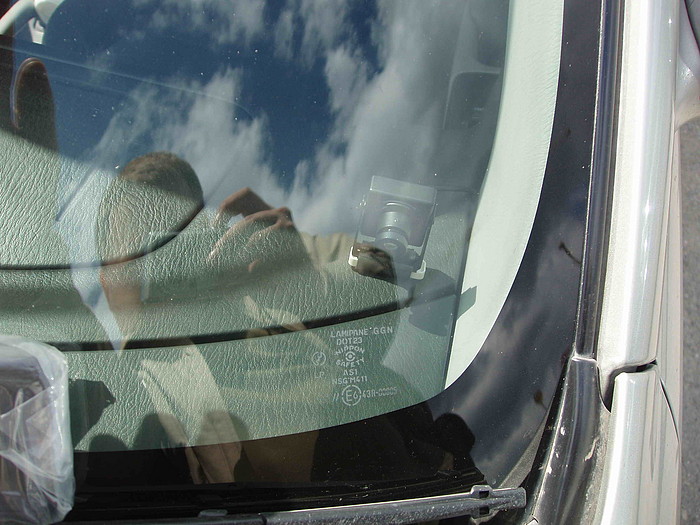

МаскирОФФка камеры обгона

хорошая штука, а у меня гемор - куда поставить камеру заднего вида ? у тя то она в салоне, я у себя пробовал - в салон ставлю, а она, сволочь, на тонировку за заднем стекле наводиться и нифига на улицу не прошибает.-(

"зеркалное", это очень классная приблуда - вид, как буд-то сам повернул голову назад

Chelny, странно, у меня из всех 10-ти (больших и малых) стёкол заводская тонировка в 7-ми
(т.е. кроме лобового, водительского и пасажирского).
Однако она ничуть НЕ мешает камере З/Х (т.е. прозрачная наружу).

Best&Я, а скока эти примочки стоят???

VN, как мне кааца - самая дорогая деталь этого - это тиливизер + его имплантация. А у Best&Я он встроенный.

Цветная мини видео-камера ОБГОНА = "VQ29C B12",
Это вот её х-ки с родным фокусом 3.6mm (угол=92гр.)
http://www.tvinfo.ru/vht/vq29c-b36.htm
я же взял с фокусом 12mm "B12" (и угол обзова ~26град),
Вид =как в бинокль
Брал в Москве на Новом Арбате 30/9 в tvinfo,
цена вопроса 2407 руб.

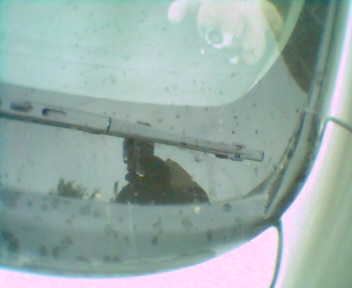

Вот как выглядит на экране ТВ картинка въезда в абсолютно "ночной" бокс гаража (без освещения) с использованием камеры З/Х.
(После дождя, и через заводскую тонировку стекла пятой двери).
----------------
зы. Сорри: фотка бюджетным телефоном Сименс С65.

Бюджет (Расчет затрат):
00. "Голва": ТВ+DVD ROM NAVI+MD+FM (AM) - штатный.
0. CD Chenjer на 6 дисков - штатный.
1. ДВД "Mystery MDV-104" ~3000 руб (в ЕБУрге через Интернет-магазин)
2. ТВ- тюнер "Вега Абсолют TVR-05" ~200$ (в НовоСибе)
3. Ч/Б мини видео камера Заднего Хода ~1500 руб (в ЕБУрге)
4. Цветная видео камера Обгона ~2400 руб (в Москве)
5. Инсталляция (установка) = (кто как договорится и где...)

пипец...а оно надо за такие деньги?приятная фишка-не вопрос,но реальная ее востребованность под вопросом.сдается мне что на машине стоимостью 5-10 усд ставить эту беду стоимостью от 500 немножко не рационально...хотя,каждому свое.

Вот как выглядит комплект "Absolute ТVR":
1. ТВ- тюнер (адаптер)
2. Антенный коммутатор
3. Приемник ИК сигналов
4. Крошечный ПДУ
5. Провода
6. Руководство (инструкция по установке и пользованию)

Best&Я, так у меня то не только родная тонировка. я еще и в хлам закатал поверх ! 95 % -пленкой. вот у меня камера и не прошибает...

Chelny, значит ищи на заднем бампере или над номерным знакомкакую-нибудь махонькую заглушку-дырочку,
в которую с внутренней стороны можно будет воткнуть камеру...
Ну не сверлить же дыру! хотя, если бампер пластиковый, так почему бы и нет ?!

Best&Я, а вот маленькой заглушки ну нету ваабче ! только сверлить....

Chelny, вырежи небольшую дырочку в тонировке диаметром 0,5 см и всех делов... У меня тоже в хлам утонировано завод+95, но моя камера даже ночью все видит, тока ночью все в черно-белом, а днем все в цвете.Пробовал я делать зеркальное изображение, мне не понравилось... Если изображение перевернуто и выглядит как буд-то ты голову повернул, то немного путаешься: перед тобой три зеркала которые показывают одно и экран который показывает все перевернутым, лучше когда все четыре показывают одинаково.

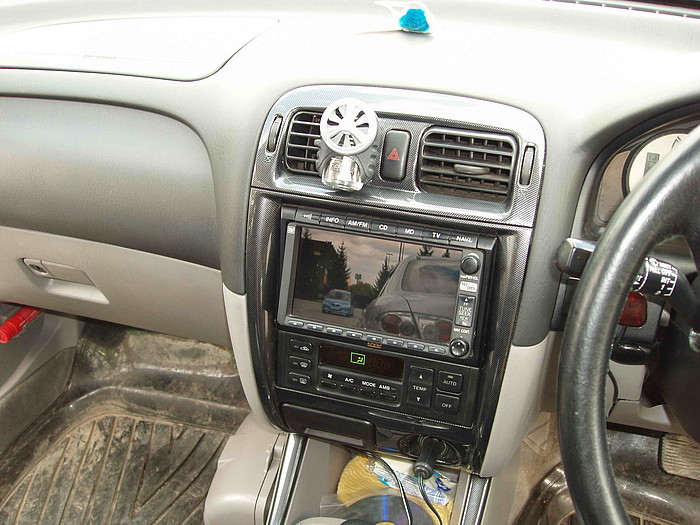

У меня вот такая приблуда установлена, со всеми девайсами дополнительными, кроме GPS навигации.
Звук 5.1 с центральным каналом.
Вот тут еще об этом говорили...

Во время работы камеры обгона на ТВ (если очень внимательно присмотреться)
можно было узреть тоненькую полосочку, бегущую справа-налево...
Лечение:Проброшен экранированный (антенный РК-75) провод
для видеосигнала от ТВ-тюнера до камеры обгона.
Картинка стала идеальной.

Маленько не в Тему, но думаю - небезинтересно:
Наблюдавшийся при максимальной громкости легкий свист от DVD "Mystery MDV-104"
был успешно вылечен простейшим "заземлением" самого ДВД-шника на ближайший болт.

Круто...........

На палящем солнце двухсторонний скотч,
на котором крепилась камера, начал "плыть":
Решение:
Подиум 2х2х1 см, а камеру в него саморезиком.
Результат:
- камера закреплена жестко.
- большой диапазон регулировки по горизонту.
- торпедо целое.[/b]
