Написано было много, но по поиску то что нужно не нашел. Ситуация такая: антенна штатная на 323f`96 со стороны магнитоллы была неподключена вообще. Я ее отремонтировал, а как подключать не знаю. По схеме от антенны к магнитолле идут 2 провода: красно-синий (+12) и розовый (управление). На магнитоле нашел по инструкции только синий провод (b.remote называется). Померил на нем напряжение: +12 на выключенной, около +1V на включенной. Странно как-то. Неужели его нужно подключать к розовому проводу управления, ничего не сожгу? Схемы прилагаю. По схемам вроде как так и нужно, только вопрос подходит ли штатная антенна к нештатным магнитоллам? Магнитолла pioneer keh-2500
| Вложения: |
Комментарий к файлу: Схема подключения штатной антенны
Image3.jpg [ 171.97 | Просмотров: 2434 ]
|

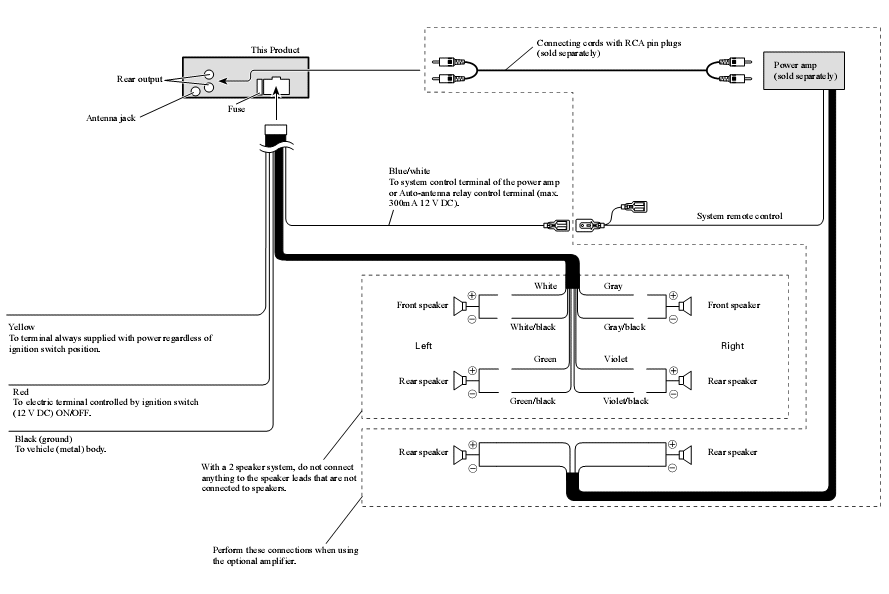

Комментарий к файлу: Схема подключения магнитоллы
Image2.gif [ 27.6 | Просмотров: 2775 ]
|
Комментарий к файлу: Разъем магнитолы
Image1.gif [ 6.47 | Просмотров: 2770 ]
|
|
