устновка сигнализации на 626 fs | мазда (mazda) форум | 10 ноя 2006 01:15

проблемы подключения к цз., не хватает схемы
кто знает что это за цз? помогите!

dennizka, вот здесь посмотри может поможет!!!

ссылку забыл скинуть вот она!! http://autoelectric.ru/auto/mazda/m-mazda.html

Я себе подключал по этой схеме. Модуль управления ЦЗ у меня зеленого цвета. Подключал прямо к фишке. Да и не забудь, что у Мазды негативное управление ЦЗ, а то можно сжечь чего-нибудь.

P.S. Неплохо бы скачать мануал, там много полезного.

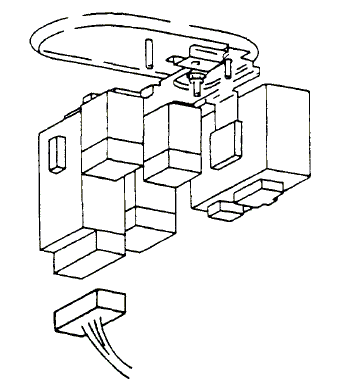

На днях тоже занимался подобным, подключал сигналку к реле (Door Lock Timer Unit).
123AL Правильно подметил, ...управление там по минусу.

спасибо за оперативность, очень благодарен

Чтоб не плодить лишних тем, ... может кто подскажет - CPU блок,
в который сводяться сигналы от дверных замков. Как он должен правильно работать. Потому как у меня он вообще не работает...

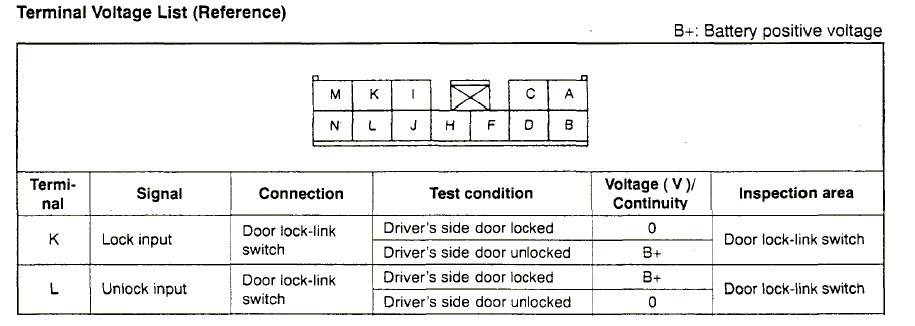

получает сигнал от передних дверных активаторов, в них стоят микропереключатели, минус на лок или анлок. в ответ подает кратковременный плюс на провод активатора - соттветственно лок или анлок. на втором проводе активатора в этот момент минус. в ждущем состоянии на обоих проводах активатора минусы. от микрика идет три провода, итого с активаторов передних дверей пять проводов - два силовых, три управляющих, на одном из них постоянный минус(просто масса), на двух других ничего, но на одном из них появляется масса, если тяга активатора попадает в верхнее или нижнее положение. на силовых проводах масса - с блока ЦЗ, если скинуть разъем - пропадет.все.
