Други, подскажите где можно найти алгоритм работы сего устройства.
Central Processing Unit. Это что то типа мозгов которые управляют электроприводами замков, освещением салона, бузерит когда не выключил фары и открываешь дверь,...
Интересует алгоритм работы с замками.

AndreyS,
Ты лучше скажи, что случилось - быстрее разберемся

Применение термина "CPU" вряд ли верно в данном случае. Могу ошибаться, но по-моему, указанными операциями не управляет никакое Processing Unit - все построено на нескольких релюхах и переключателях. А "алгоритм" замков вроде-бы должен быть ясен из опыта их использования. Разве у них есть какая-то связь с состоянием др. устройств??

Изначально у меня замки от ключа не закрываются.

Как раз имено CPU,. ...потому как устройство управления двиглом называется PCM.

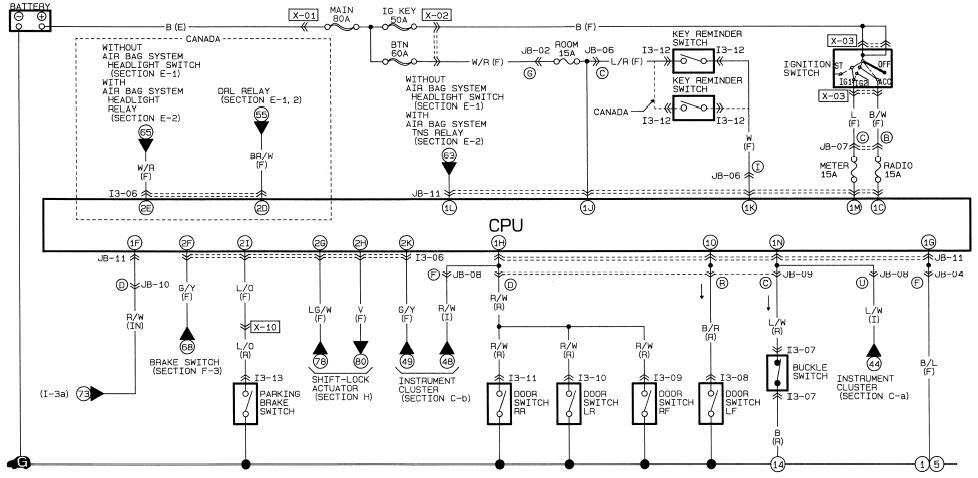

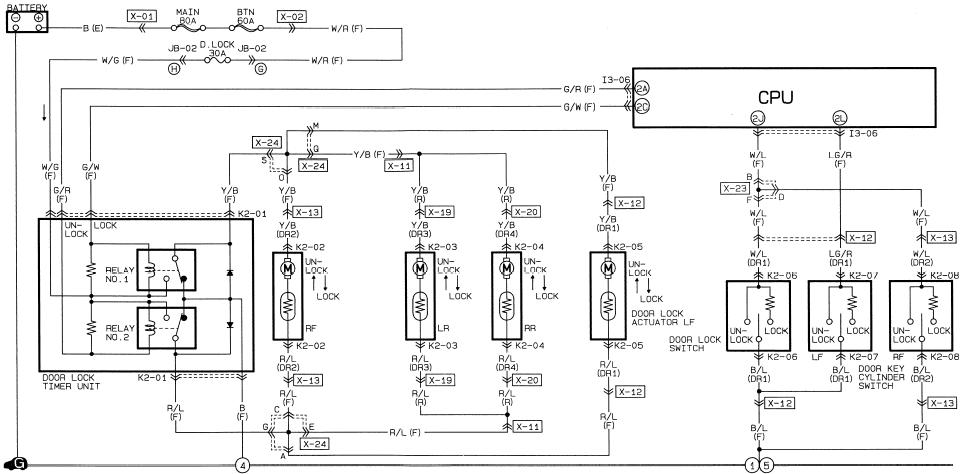

На первой схеме справа внизу два "DOOR KEY CYLINDER SWITCH".
Вот они и приделаны к личинке замков (передний правый и передний левый)
Правый передний стоит параллельно с внутренним запирателем (третий слева).
Смотри, что происходит с ними. Они или не работают - отвалилось что-нить, или контакт где нить слетел.
Тестер и отвертка тебя спасут.

Кстати, а от блокиратора водительского изнутри двери запираются?
Если да, то значит сами контакты или сопротивление в нем. Они ведь стоят параллельно.

Короч ... разобрался...
Установщики сигналки еще при первом хозяине попалили это устройство.
Скорее всего подавали плюсы на реле блокировки, тем самым спалили ЦПУ,
это моё личное мнение.
Все контакты личинок дверей, контакты актуаторов, контакт замка зажигания,
и концевики дверей работают исправно.
А сам ЦПУ дохлячина, - не выдаёт он на Дуур реле сигналов.

AndreyS,
Разбери его (CPU), если не страшно. На выходах транзисторы должны стоять. Если спалили, то их. Замена, думаю, рублей в 10-30 обойдется Ну и руки с паяльником

Волка боятся .....и т.д.
Руки с паялом вот они
В блоке стоят две микрухи D17132CS (4-BIT SINGLE-CHIP MICROCONTROLLER) и D4069UBC (Inverter).
На выходных сниму занесу в тёплое помещение, на столе подключу питание, и буду мерять напруги. Таблици с напругами на разьёмах имеются.
Просто странно это CPU работает, бузер работает при неоткл. "фарах", открытие дверей (пасажир/водитель) определяет, а от личинок замка не выдаёт на реле закрытия/открытия нифига.
Если ключевые транзисторы или инвертор - это вообще не вопрос,
а вот если слетела прога в микроконтроллере то ну его нафг.
Ну да ладно ... придёт до него время ... Если интересен результат - отпишусь. (кстати нашел на него цену - $320, подорожали однако транзисторы)

AndreyS,
Обязательно пиши, что выяснишь.
Заодно и фоток накидай, желательно в приличном разрешении
А то иметь в машинке коробочку, в которой неизвестно что - это не наш метод
