Предохранители 323Р, 98г., 3-х дверный хетчбек. | мазда (mazda) форум | 02 апр 2007 23:46

Приветствую, уважаемые маздаводы!
Очень нужен перечень предохранителей на машину указанную в теме. Интересует в основном блок предохранителей расположенный в салоне, т.к. на крышке нет вообще никаких обозначений кроме наклейки с обратной стороны типа "смотрите в инструкции". Перерыл весь интернет (данный Faq включительно), но либо нет ничего, либо я плохо ищу . От перечня предохранителей моторного отсека тоже не откажусь.
Также интересует вопрос по поводу кондиционера:он не включается (только лампочка загорается на кнопке и больше никаких движений), почему может быть? Пока собственно и ищу проблему в предохранителях, но дело в том что некоторые отсутствуют и нет информации ни об их принадлежности к конкретной цепи, ни об их номинале.
Если у кого-то есть мануал (или кто-то знает где взять) - поделитесь - буду премного благодарен.
Заранее благодарю за ответы!

Robinzon, по поводу кондея. Пока ищешь инфу по предохранителям, можешь проверить давление фреона – у меня так же, как и у тебя было, когда фреон ушел.

http://slil.ru/24176383

посмотри схемы я закачал

Sirob, а у тебя он вообще не включался или не холодил просто, т.е. даже сцепление не срабатывало на компрессоре? Я думал что если не срабатывает сцепление, то это электрическая проблема. Получается что и при низком давлении в системе такое может быть?

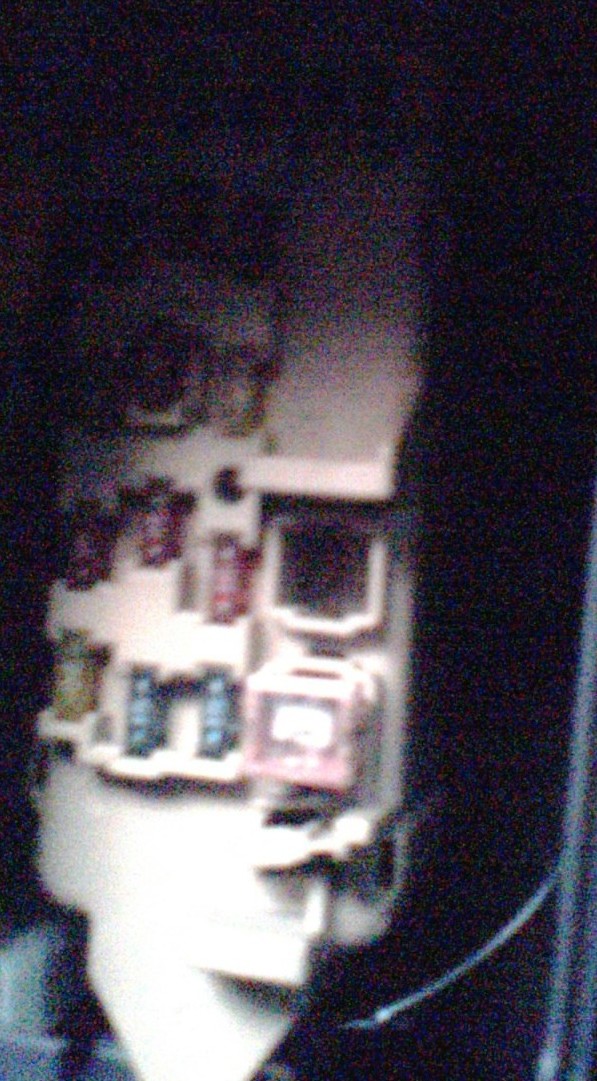

doost2003, спасибо, схемы скачал, но там нет похожих блоков предохранителей. У меня в салоне предохранители идут в три столбика и правее два больших (одного почему-то нет(верхнего))

Сорри за качество фотки, снимал на телефон и в темноте почти...

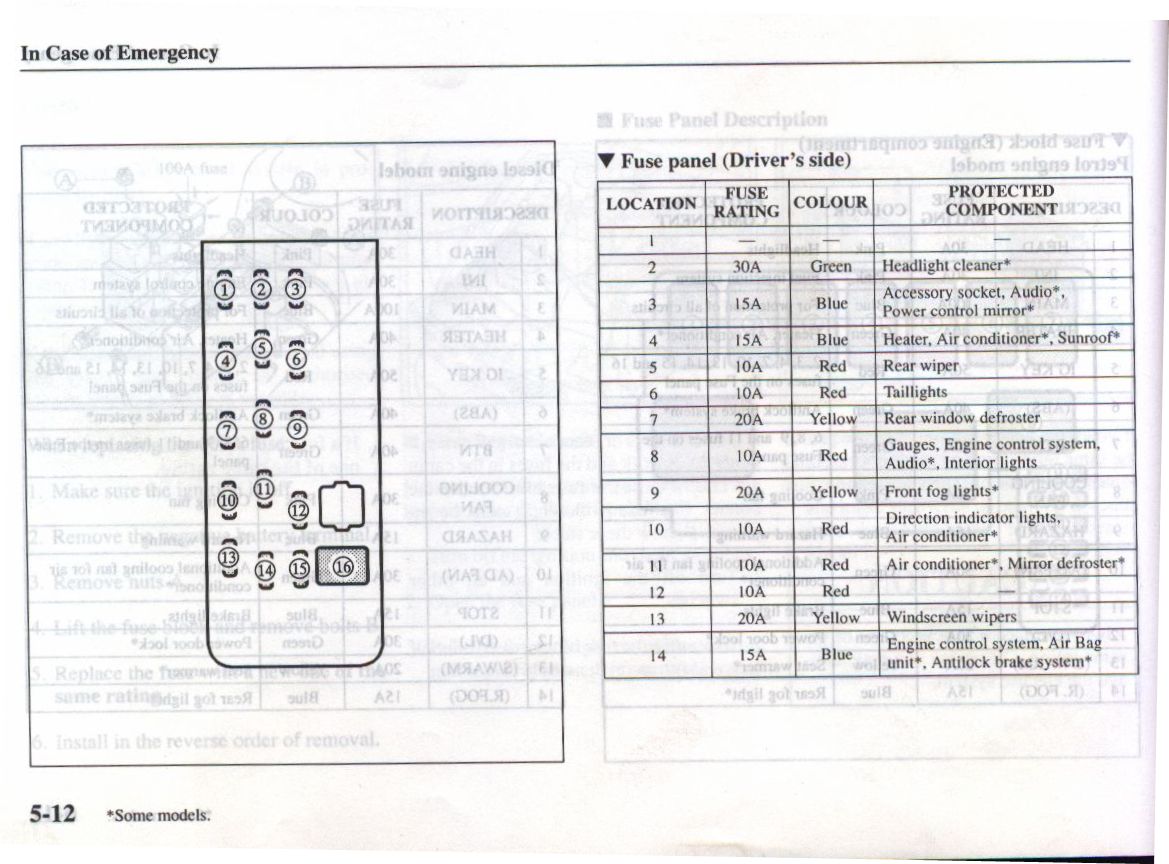

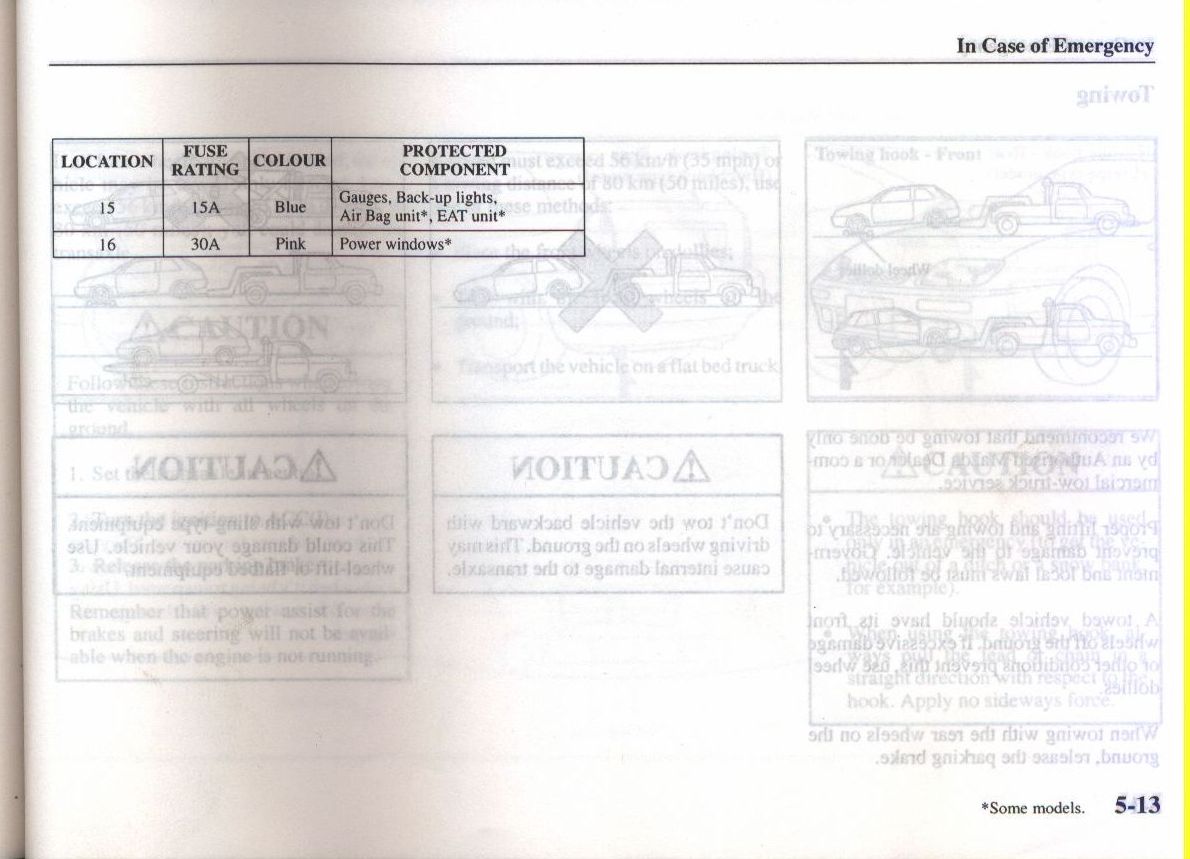

скан с моего мануала, который был с машиной, такие?

Robinzon, да, у меня без давления фреона кондей вообще не включался и его сцепление (муфта) не срабатывало. Только лампочка на кнопке в салоне зажигалась, а дальше - тишина. Там есть какой-то датчик давления и если фреона нет, то он муфту вообще включить не дает.

doost2003, да, именно такие, спасибо тебе огромное - как раз то что искал. А у тебя случайно этого мануала в электронном виде нет? Если нет, то будь добр, отсканируй еще такое же описание для предохранителей в моторном отсеке и лицевую сторону (попробую в нэте поискать по названию такой мануальчик).

Sirob, понял, спасибо.

мануала полностью в отсканеном виде нету. На самом деле толка от него нету, интересна только страница с предохранителями. Нет в мануале кодов неисправности и т.д.

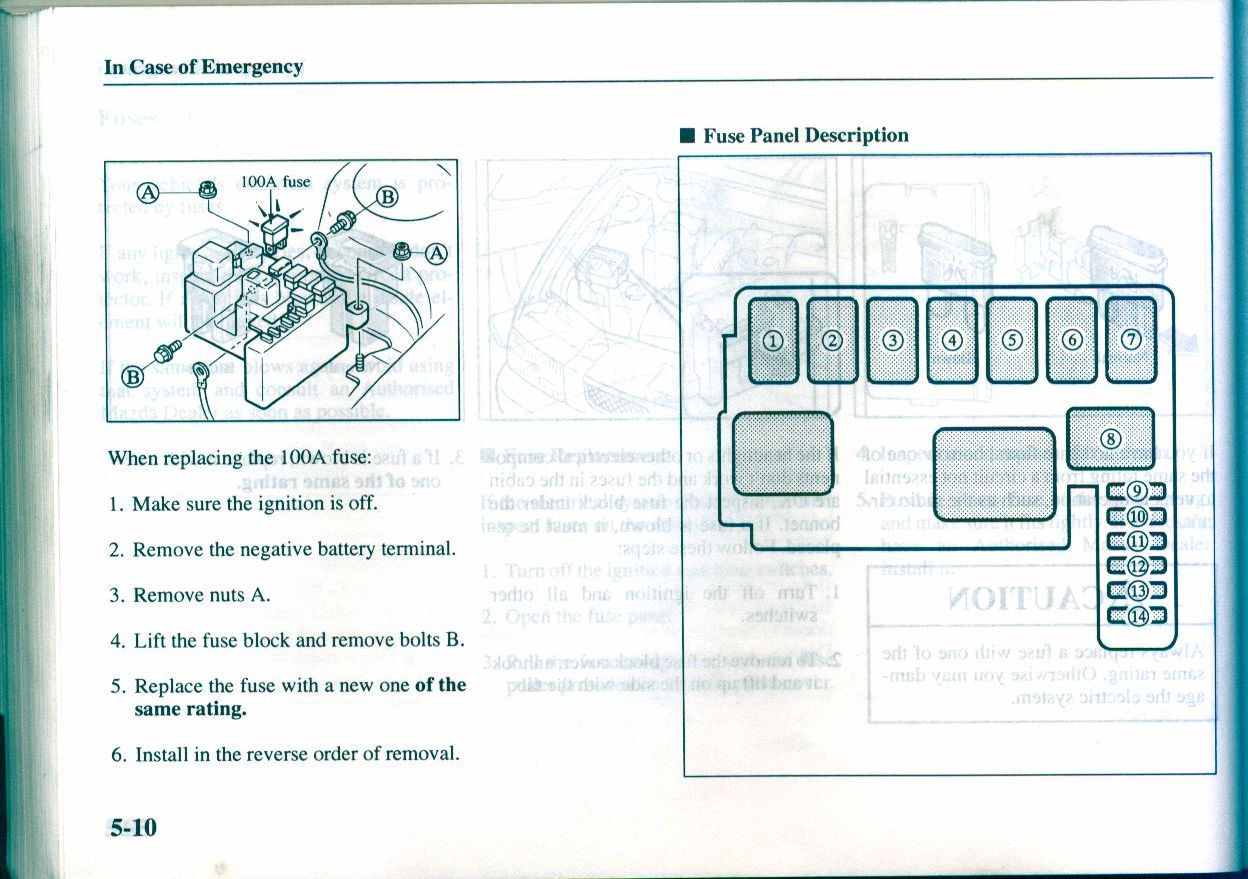

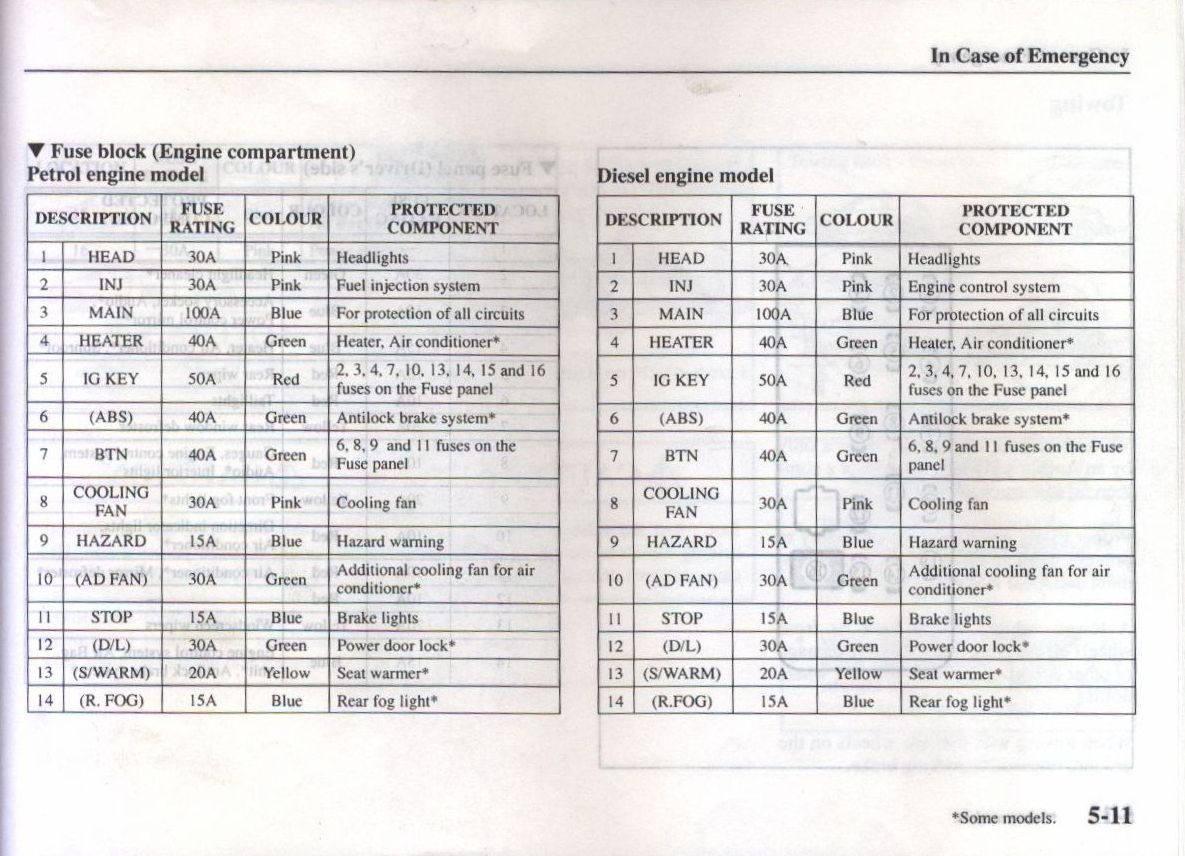

выкладываю страницу с предохранителями под капотом.

doost2003, спасибо!
