всем владельцам 323F (BA) 1.8 BP | мазда (mazda) форум | 03 окт 2006 09:39

Уважаемые маздоводы, кто может сфоткать установочную линейку около шкива коленчатого вала. У меня нет этой линейки, хочу узнать должна ли она быть на этом двигателе.

Должна быть и есть ...
фотика нету под рукой ...

получается у меня ее сняли?

Не сняли, а спи..ли в период дефицита канцтоваров.

из какого она материала и к чему крепиться к блоку или может к защите?

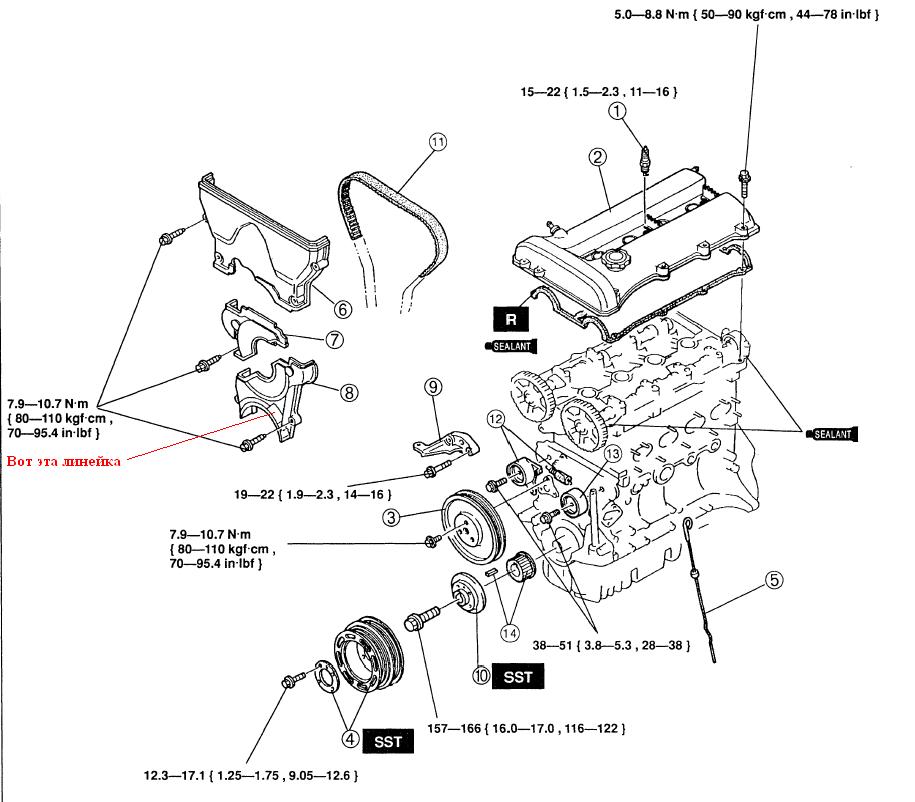

Прилепил рисунок там всё нарисовано...
это для BP движка, как ты и просил

СПАСИБО за рисунок буду знать где искать, посмотрел бегло не нашел тесно очень там, думаю у меня кусок зашиты отсутствует или отломан

Ура!!! нашел но это полный п.... видна эта линейка только под определенным углом между шлангами кондиционера.
Буду паять стробоскоп на светодиодах, получиться отпишусь. Еще раз спасибо.

не паяй на светодиодах .... не получится.
Паял я ....помучался ...и плюнул
метки сильно размытыми получаются ...
поехай на сервис и выставь стобом нормальным...
или возьми нормальный строб на прокат ....
ну а если уж совсем времени валом ....тогда собирай строб на ИФКшке
удачи ...

Есть еще схема где вместо светодиодов используется лазерная указка,какие будут мнения?

Строб я собирал по схеме приведённой ниже.
Естественно то что пишут - работает с первого раза, сам понимаешь ...
Вместо лазерной указки было использовано 3 белых светодиода и вся конструкция собрана в корпусе от старого фонарика.
Выведены провода + - и на свечу.
Кондёр С1 резюк R2 выкинул, R1 - подбирал (номинал не помню - расстрелять).
на провод первой свечи просто наматывал "кончик провода" от строба, 2 витка. Всё работает моргает в такт но сильно размыты метки (не то ...выставить по ним невозможно). Подбором С2 добился - более менее какой то четкости но всёравно не то.
Поэтому если есть желание - собери с указкой и раскажешь как оно, если всё ок ...прикручу и себе указку...
Только на указку нужно накручивать насадку какую нить с комплекта, потому как точкой метки не увидишь.
Удачи агаин

Договорились.

И еще с выходным каскадиком на VT1 VT2 не заморачивайся ...
ставь один 815-й ...

Купите строб и не парьтесь. 200 рублей стоит

Да не думаю что они у нас в продаже есть, Кишинев не Москва.

Lexx - это на характер

Собрал я строб по этой схеме, естественно сначала попробовал на 6 ярких светодиодах, действительно видны метки но очень размыто, прицепил указку, вообще ничего не видно, с любыми насадками.

Может его надо настраивать так как написано здесь?

http://www.aac.ur.ru/craft.php?id=96
