Нужна схема на плату абс | мазда (mazda) форум | 19 май 2008 14:30

Очень нуждаюсь в схеме на плату авс Мазда 626 GF 98г.Везде продают в сборе,дороговато очень.Хочу починить эту,сопротивление датчиков проверял на всех 1.3с копейками думаю рабочии.Помогите.

Александр 626, я тоже пытался ее искать, когда у меня мозги АБС навернулись, но так ничего и не нашел, пришлось купить на разборке весь блок АБС в сборе. Говорят, что такие схемы - это коммерческая тайна и поэтому их фиг где найдешь. И еще. В моем случае я пришел к выводу, что там какая-то программа слетела и это еще не факт, что я или кто-то еще починил бы эту плату, даже если бы нашел ее схему.

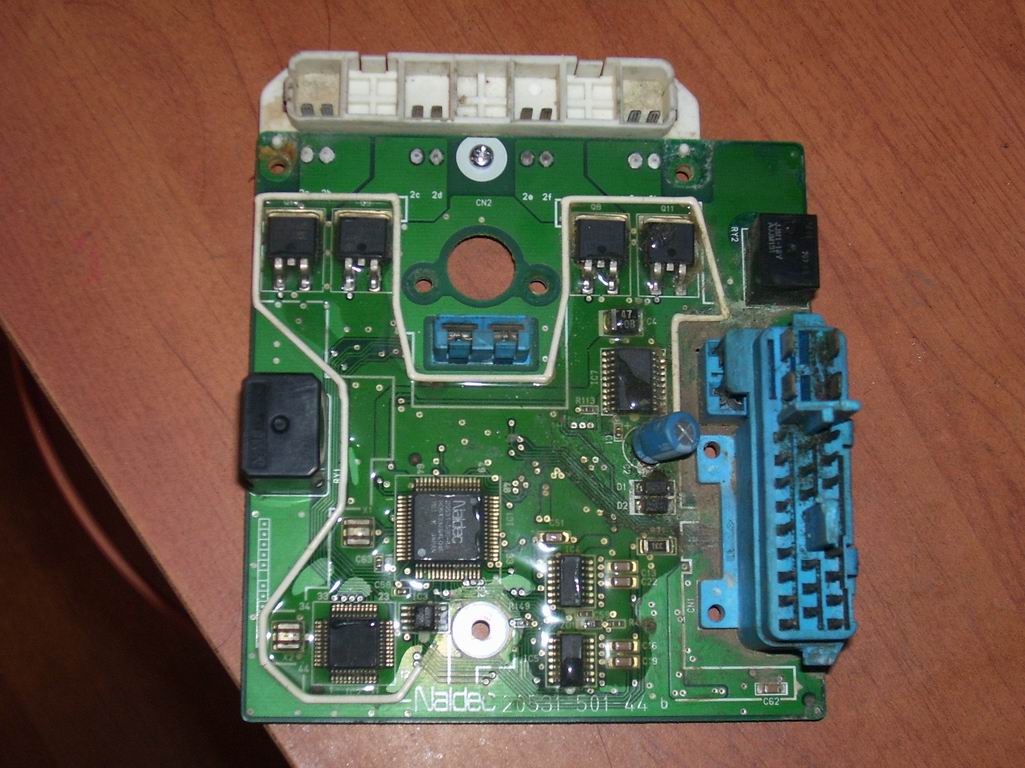

Naldec хорошая фирма но и она боится водицы. Чинить бесполезно в таком случае, покупай на разборке

И во сколько если не секрет она вам обошлась?

Александр 626, мозги АБС отдельно продавать не хотели, поэтому пришлось взять весь блок АБС в сборе (электроника + гидравлика) за US$ 250. Кстати, неисправная электроника у меня до сих пор есть + где-то дома лежит гидравлика с того блока, что я взял на разборке. Если найдешь способ, как все это тебе передать, то могу сделать это абсолютно безвозмездно. Может у тебя получится из двух неисправных блоков один рабочий собрать?

Слушай а у тебя при этом спидометр работал?

Александр 626, да, спидометр работал нормально. Но на панели постоянно горела желтая лампочка АБС. Может и сама АБС работала, просто я ее тогда не проверял, не тормозил в юз.

Александр 626, попробуй промыть и почистить все контакты .Сильноточные цепи просмотри , внимательно , может транзисторы придётся выпаять , прозвонить .

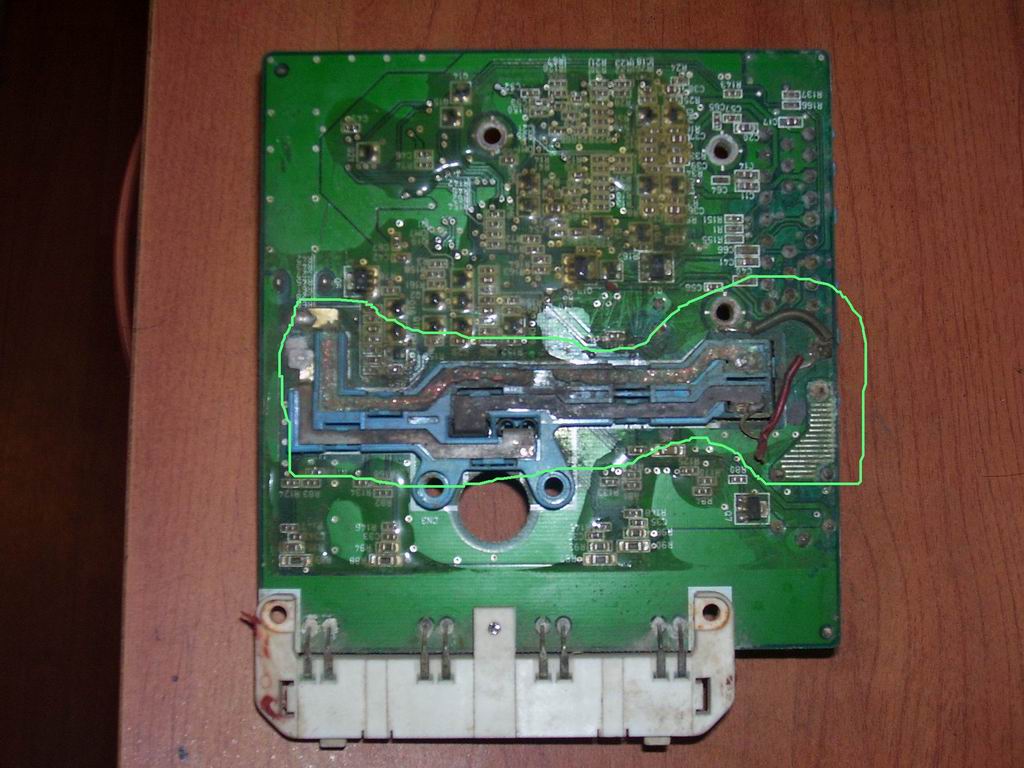

Кажется что , дорожки к релюшкам совсем сгнили . Я бы проводом проложил отдельно . Релюхи тоже несложно снять проверить .

Хуже уже не сделаешь !

Кто то писал , что после чистки всего заработало .

Провода висят , это уже ты паял , или так было ?

Естественно всю эту процедуру мы проделывали,сначала промыли в ультра звуковой ванне гдето полчаса отмывалась.Запаивали все дорожки которые сгнили.Вот в чем вопрос и стоит что уже трудно определить что куда приходит.Эти две сопли были припаянные до меня.Мы пытались их отпаивать не какого эфекта.Когда все прочистили пропаяли и собрали стала гореть лампа FSPвроде так)на панели, спидометр так и не заработал.Может есть у кого нерабочая плата мы бы попробовали что топридумать из двух.

Хочу поинтересоватьса,подойдет ли плата авс на GFку с модели GE.Мне нужно чтоб заработал спидометр,а наGEке вроде тросиковый привод на спидометр?

Александр 626, ИМХО вряд-ли, если не ошибаюсь, то ГЕ даже сам блок АБС как-то по-другому выглядит.
