Схема подключения ABS на 626 GF | мазда (mazda) форум | 15 июл 2011 18:46

Уважаемые маздоводы помогите менял рейку. Видимо где-то дернул проводку. Теперь горит ABS и тухнуть не желает. Диагностика показала код 53, обрыв или неисправность реле привода. Может у кого-то есть схемка подключения этого устройства. В инете лазил схемы двигателя, освещения, а вот ABS не нашел.

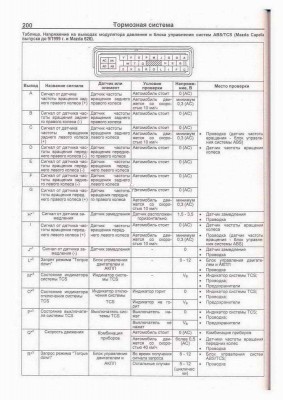

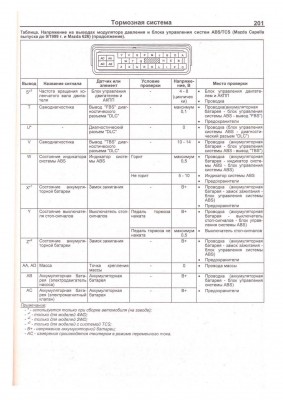

Этого хватит?

а вот от американки, но думаю тоже самое

Надеюсь, что да, завтра встречаюсь с электриком.

Ну и как прошла встреча.

К сожалению никак, видимо просто не хотел влезать в проблему, начал рассказывать что у японок какая то своя маркировка разъёмов, короче не смог сопоставить схему с разъёмом. Нашёл другого, посмотрю, что он скажет. Назначил встречу на четверг.
Я не могу найти пресловутое реле привода, которое в обрыве. Я так понял, что это исполнительное утройство?
И ещё может подскажете. Как купил, так мучаюсь с тормозами. Поменял много, эффекта добился, но не до конца. Сейчас педаль высокая, упругая. Нажимаешь, тормозное усилие заметно, но это на первой трети педали, далее нажимаешь, но усилие не возрастает, короче на юз машину мне не получается пустить.

А до пищания насоса АБС?

Насос вообще живет своей жизнью, то несколько недель не слышно, то при каждом нажатии жужит.

Проверили все плюсы и минусы на схеме, также датчики прозвонили. Это всё в норме, а ABS не гаснет. Есть идеи, что за соеденения F и V?

F -лампочка на щитке приборов, которая у тебя нервирует, V - контакт на диагностический разьём для считывания кодов.

Спасибо! Загадок все больше, видимо причина в самом блоке! Попробую еще раз нырнуть.

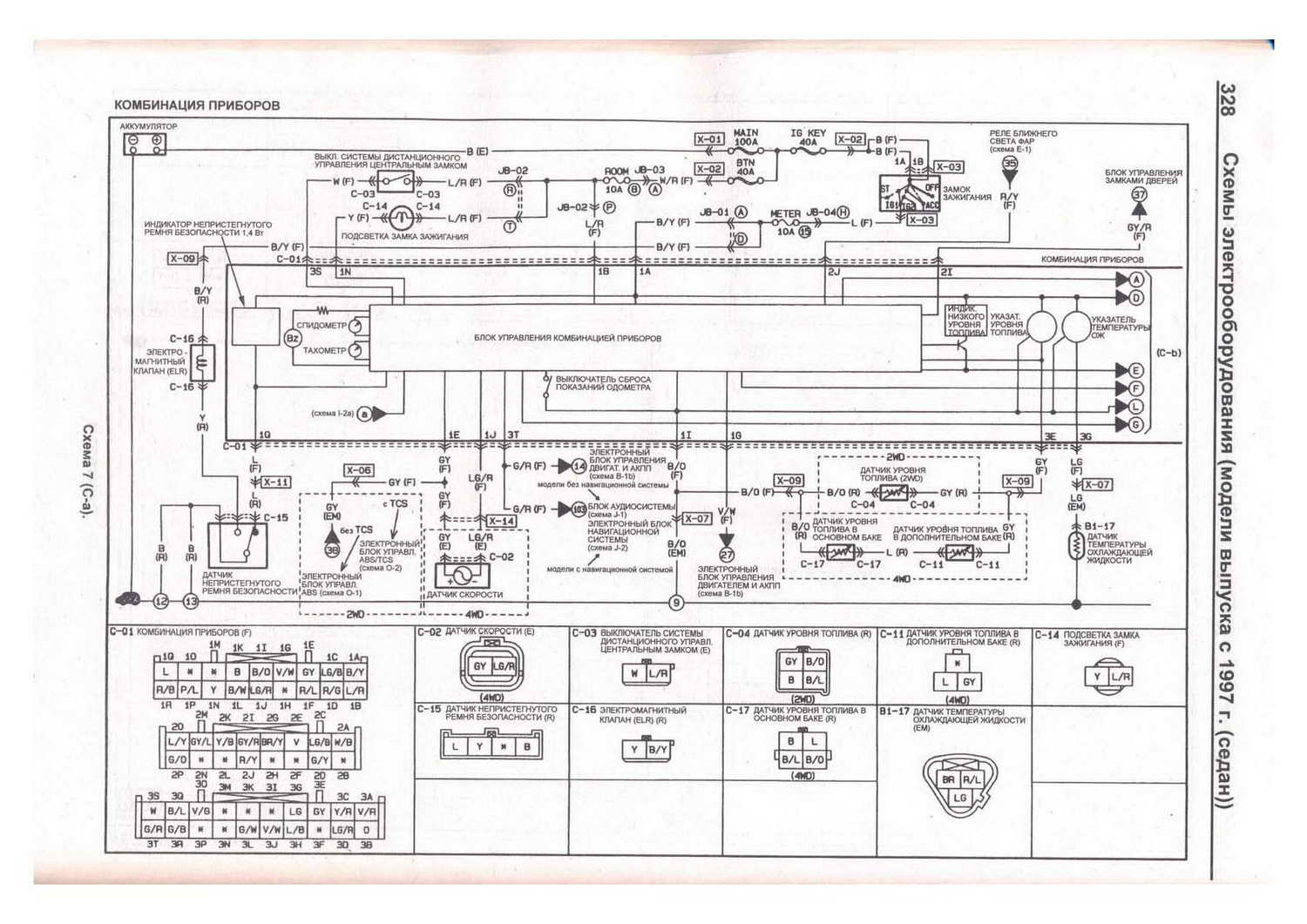

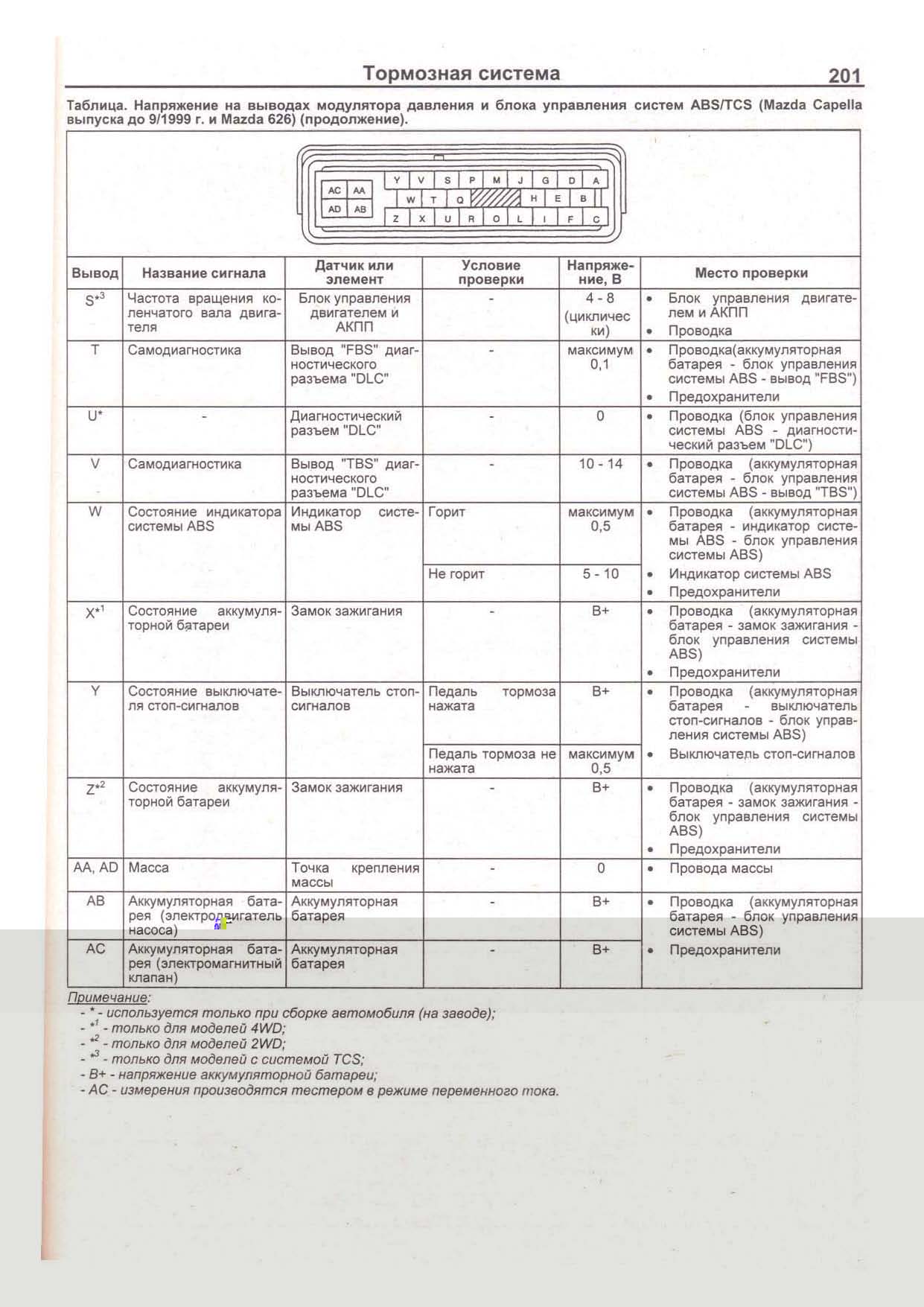

Вот еще тебе для проверки датчиков.

Спасибо громадное, как никогда кстати. После моих расследований у меня отказал спидометр. Думаю это поможет. А эта информация из книги? Может в ней есть распиновка комбинации приборов? Где искать спидометр.

Да, из книги

Громадное спасибо, очень выручил.

Здравствуйте уважаемые маздоводы, небольшой отчётец, кому интересно. Пока радоваться рано, но вроде победил ABS. Суть проблемы оказалась в плохом контакте разъёма на блоке управления ABS. В очередной раз, после проверки напряженийв, которые оказались в норме. Завёл машину и лампочка ABS после начала движения погасла, и спидометр тоже начал показывать скорость, а не 0. Всё пока работает, при случае сделаю ревизию разъёма, обожму и зачищу. Спасибо всем, кто откликнулся!
