Схема вакуумных соединений (ЕГР в частности) GE FS

:

« Тормоза | Сколько лошадей??? 626gf »

	Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум | 14 авг 2008 17:18
stm	Заголовок сообщения: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 14 авг 2008 17:18
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	Коллеги, подскажите, желательно с иллюстрацией. Клапан ЕГР вероятнее всего был тупо демонтирован, возможно не только он. Два штуцера, выходящих из корпуса ДЗ соединены между собой. Хочется восстановить справедл... т.е. оргинальную схему соединений. На дружественном форуме тема заглохла, никто ничего не сказал, может тут кто-то поможет. Заранее спасибо _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх

Реклама

Bkn1	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 07:49
завсегдатай Зарегистрирован: 25 июл 2006 07:42 Сообщений: 245 Откуда: Брянск Баллы репутации: 0	Эти штуцеры не относятся к ЕГР. Попоже свою фотку попробую выложить, если время позволит. _________________ MAZDA 626 GE FS 2.0 DOHC АКПП 1992г Mitsubishi Outlander
Вернуться наверх

Реклама

stm	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 09:16
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	Bkn1 я не писал что эти штуцеры относятся к ЕГР. но и патрубки клапана рециркуляции меня так же интересуют, т.к. демонтирован клапан. _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх

Bkn1	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 12:49
завсегдатай Зарегистрирован: 25 июл 2006 07:42 Сообщений: 245 Откуда: Брянск Баллы репутации: 0	Я ошибся, эти трубки в ЕГР относятся. Посмотри тут, похоже что у тебя половины системы ЕГР нету. http://japancats.ru/mazda/details.asp?m ... d=2F700012 _________________ MAZDA 626 GE FS 2.0 DOHC АКПП 1992г Mitsubishi Outlander
Вернуться наверх

Bkn1	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 13:10

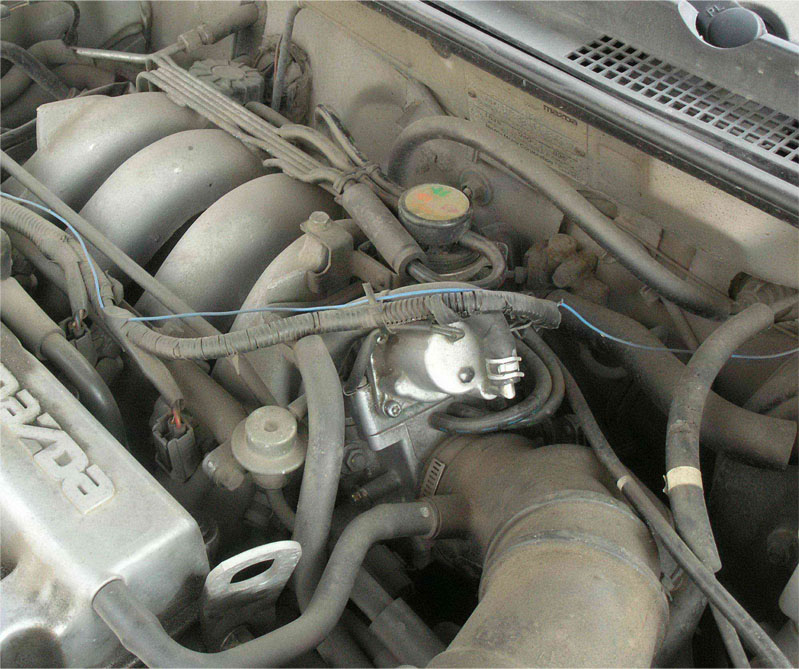

завсегдатай Зарегистрирован: 25 июл 2006 07:42 Сообщений: 245 Откуда: Брянск Баллы репутации: 0	А вот так это все в натуре выглядит. Вложения: Untitled-1.jpg [ 174.36 | Просмотров: 7984 ] Untitled-1.jpg [ 173.97 | Просмотров: 7977 ] _________________ MAZDA 626 GE FS 2.0 DOHC АКПП 1992г Mitsubishi Outlander Последний раз редактировалось Bkn1 15 авг 2008 13:57, всего редактировалось 1 раз.
Вернуться наверх

Реклама

Реклама

stm	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 13:38
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	Bkn1, как оно должно выглядеть я знаю мне нужна именно схема, т.е. куда приходят эти два патрубка - хз... у меня и под впускным что-то не то. кклапан ЕГР демонтирован - это я сразу указал. просто неясно кто и что намудрил... надо восстановить, а схмеки нет. (ссылка какая-то не шибко рабочая...) _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх

Bkn1	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 13:45
завсегдатай Зарегистрирован: 25 июл 2006 07:42 Сообщений: 245 Откуда: Брянск Баллы репутации: 0	Про ссылку, ага, но после ответа она работала((((. Тогда так, на жапанкатсе смотришь Топливовоздушная система и система запуска двигателя (4 цилиндра), далее Система контроля выпуска ОГ (INLET SIDE) (GASOLINE)(1800CC & 2000CC). Это узел 1370, такой же он и в ЕПС. http://japancats.ru/mazda/details.asp?m ... d=2F700012 _________________ MAZDA 626 GE FS 2.0 DOHC АКПП 1992г Mitsubishi Outlander
Вернуться наверх

stm	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 14:35
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	я давно смотрел те схемки, там не указаны именно порты на ДЗ, если это и есть "W" и "Z" (патрубки 20-343В и 93-5104), тогда все станет на свои места - вот что мне надо выяснить. _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх

Реклама

Bkn1	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 14:57
завсегдатай Зарегистрирован: 25 июл 2006 07:42 Сообщений: 245 Откуда: Брянск Баллы репутации: 0	Один (правый с зеленой полоской) от ДЗ я показал на своей фотке куда идет, а второй (левый с синей полоской) идет на другую сторону впускного коллектора к какой то хрени. И походу у нас с тобой чуток разные схемы системы ЕГР. _________________ MAZDA 626 GE FS 2.0 DOHC АКПП 1992г Mitsubishi Outlander
Вернуться наверх

stm	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 15 авг 2008 15:30
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	У нас не разные схемы... это у меня отсутствует часть навесного системы ЕГР, клапан, патрубки... )))))))))) _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх

Bkn1	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 16 авг 2008 07:58
завсегдатай Зарегистрирован: 25 июл 2006 07:42 Сообщений: 245 Откуда: Брянск Баллы репутации: 0	Дорого тогда выйдет восстанавливать систему, я глянул ценники на экзисте и ужаснулся. _________________ MAZDA 626 GE FS 2.0 DOHC АКПП 1992г Mitsubishi Outlander
Вернуться наверх

stm	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 18 авг 2008 10:10
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	на разборке инжетор со всем навесным за 100у.е. предлагают... но нужно ли мне оно??? ЕГР так точно не нужен... а вот что там есть еще, не пойму... _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх

Majesty	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 18 авг 2008 15:46
	А не от круиза ли оно?
Вернуться наверх

stm	Заголовок сообщения: Re: Схема вакуумных соединений (ЕГР в частности) GE FS | мазда (mazda) форум 18 авг 2008 17:01
семизвездочный Зарегистрирован: 03 сен 2007 09:49 Сообщений: 5685 Откуда: Харьков Баллы репутации: 143	что оно? круиз совсем отдельно стоит... _________________ 6 GG black sedan (LF) (улучшайзинг в процессе) 626 GE sedan (FS) ...полный ребилд в сток и масса полезностей (была) 626 GC 2.0i GT hatch (FE) (была)
Вернуться наверх
