Схема подключения родных птф | мазда (mazda) форум | 03 апр 2012 14:57

Имеется mazda 626 ge 92 года без птф.
Раздобыл за приятную цену полный заводской комплект (птф, кнопка, реле, все фишки-разъемы), но проблема в том, что проводки на моей машине нету.
Очень хочется установить все без колхоза и в заводские разъемы. Рылся в гугле - ничего толкового из схем не нашел, есть только общего плана. И не совсем понятно, где подключиться.

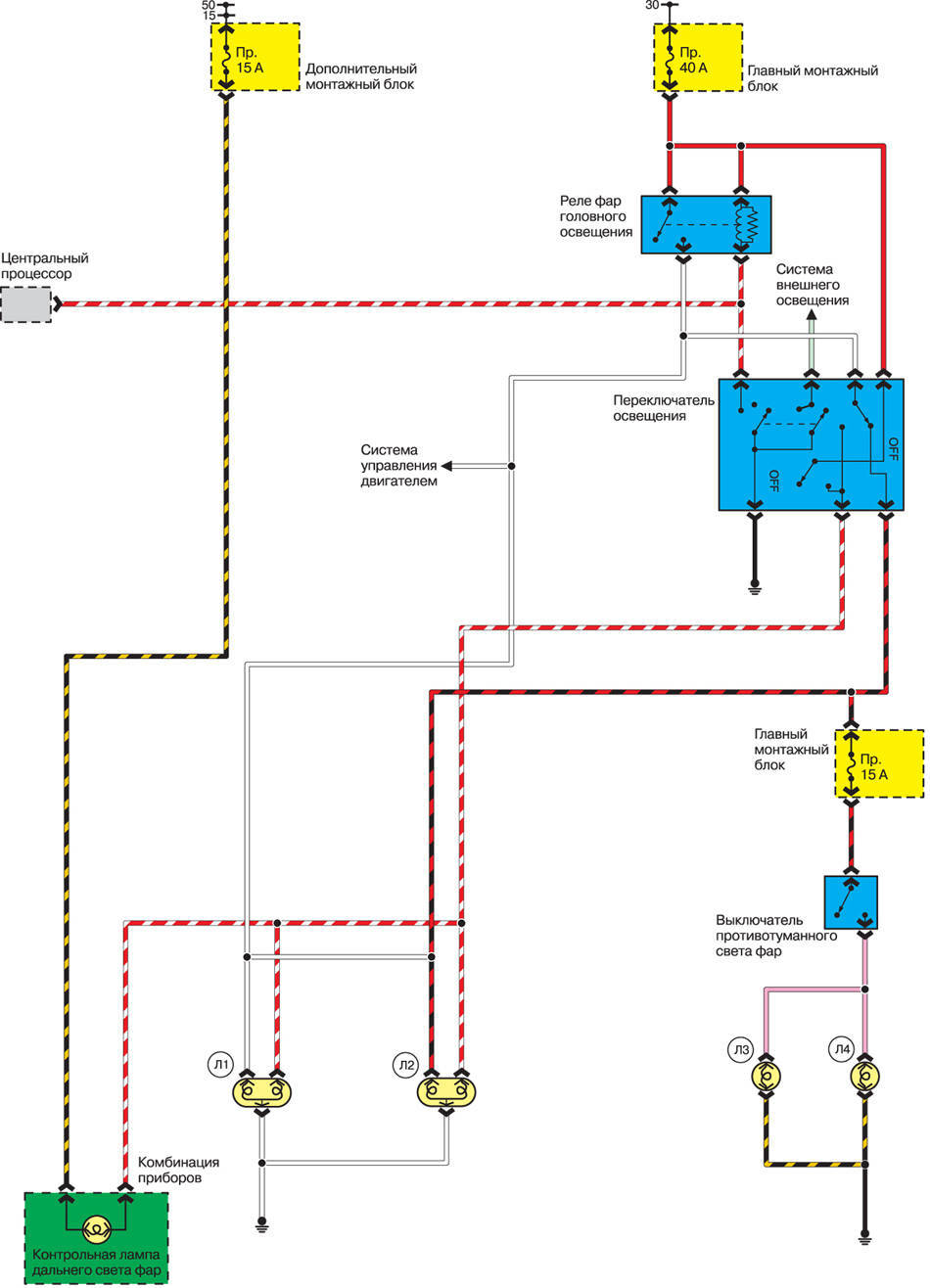

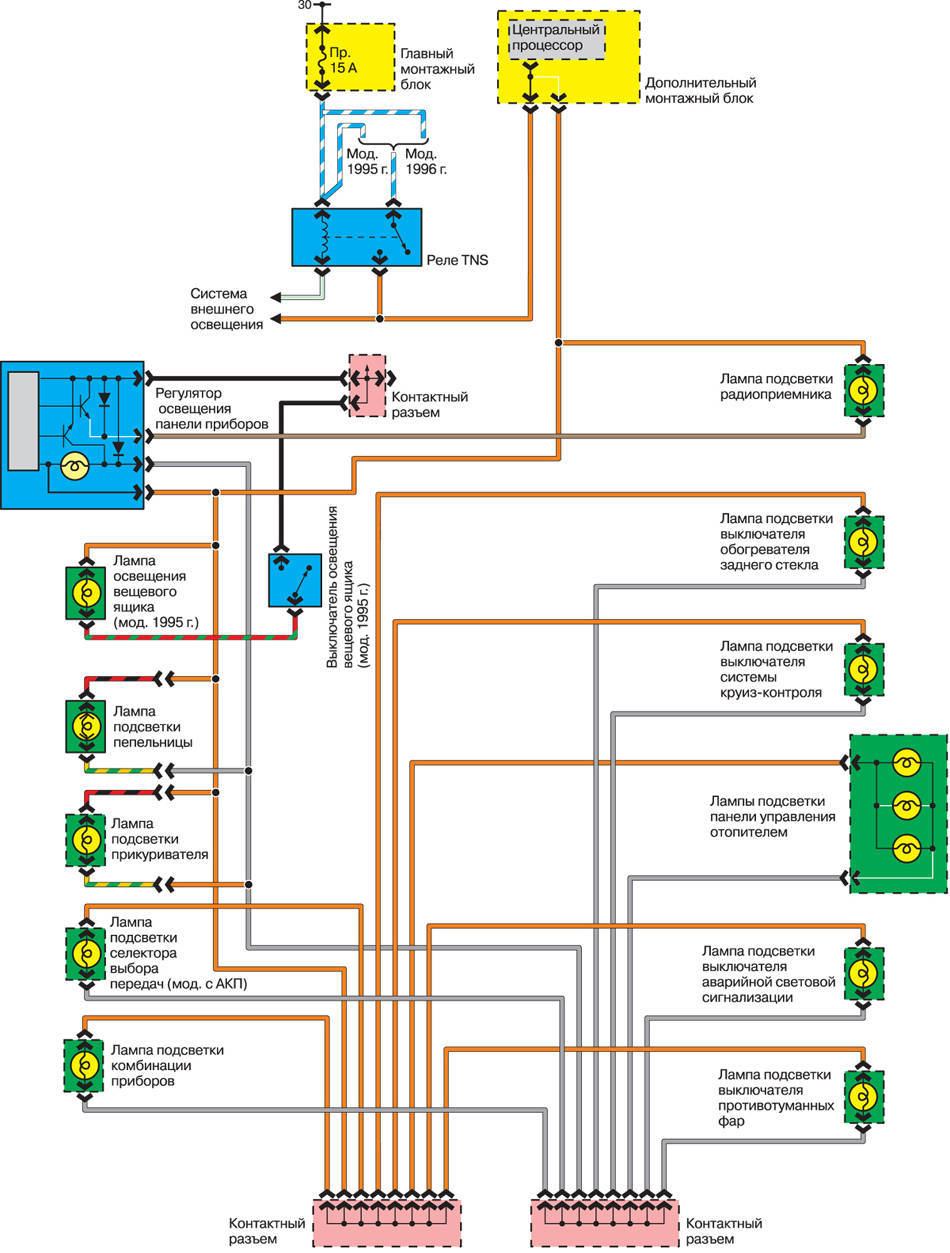

Ниже 2 схемы, в одной из них схема подключения подсветки кнопок. Хочу подключить подсветку к кнопке, но не знаю где разъем.. Кто снимал панель, может знает?
Еще не понятно, где брать +12 для управления реле. С замка зажигания колхозить не хочется. Цель - сделать все как в оригинале

Я делал так.
viewtopic.php?f=17&t=29828

Если в кратце, то так: брал подсветку кнопки с пустых разъемов в панели, у тебя тоже должны быть таковые, потыкал тестером и нашел нужные контакты. 12 вольт на реле с замка конечно не брал, взял с пустого предохранителя под капотом, а именно с предохранителя кондея, которого у меня нет

Vadim1024
Проблема в том, что пустых фишек у меня нигде не осталось, везде все уже облазил и не один раз. В самом блоке предохранителей под капотом на месте реле птф нету даже "мам", только белая заглушка. Кондея у меня тоже не было, но поставил Только для него и была "лишняя" проводка.
Какие провода отвечают за подсветку у меня я знаю - серый и оранжевый, идут к каждой кнопке. но вот откуда идут - для меня загадка. Хочу подключиться туда напрямую, а не кидать сопли с параллельных кнопок.
Так что надо искать с чьей-то помощью родные места "стыковки" реле и подсветки кнопки..

voode помогу разобраться в обмен на фото крепления родных туманок.

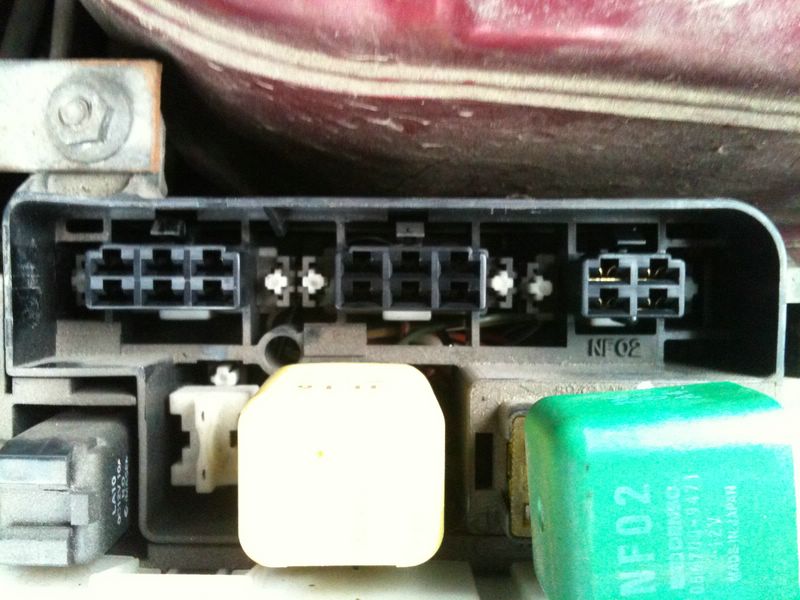

ЗЫ между серой (в кружке) и зеленой реле, находится твое реле передних ПТФ, то что обведено это задняя ПТФ.

фото есть, но птф сняты с машины usa make, у нее за бампером стоит усилитель.. кронштейны мне на европейку нужны другие, эти не подходят. их я еще хочу найти, либо сделаю что-то подобное сам по образцу.

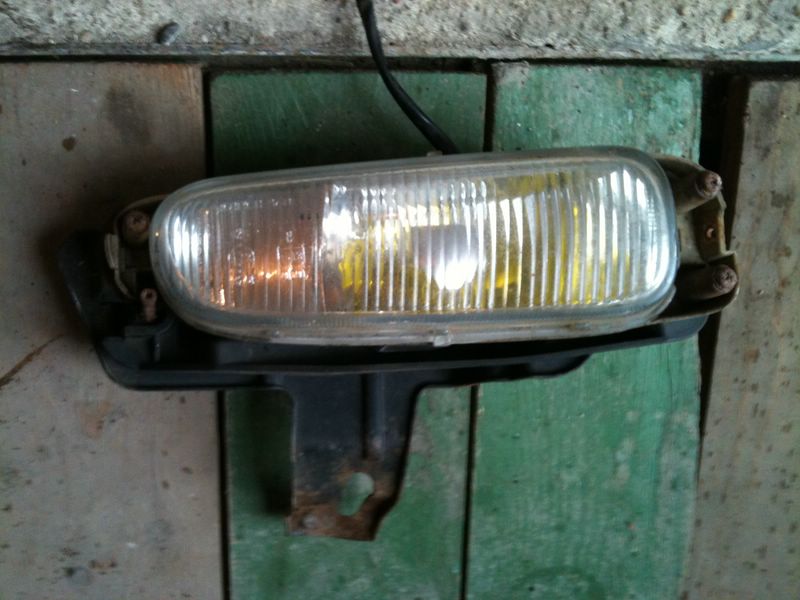

ниже фото правой птф


а куда ставить реле, без разницы.. у меня и там и там пусто.

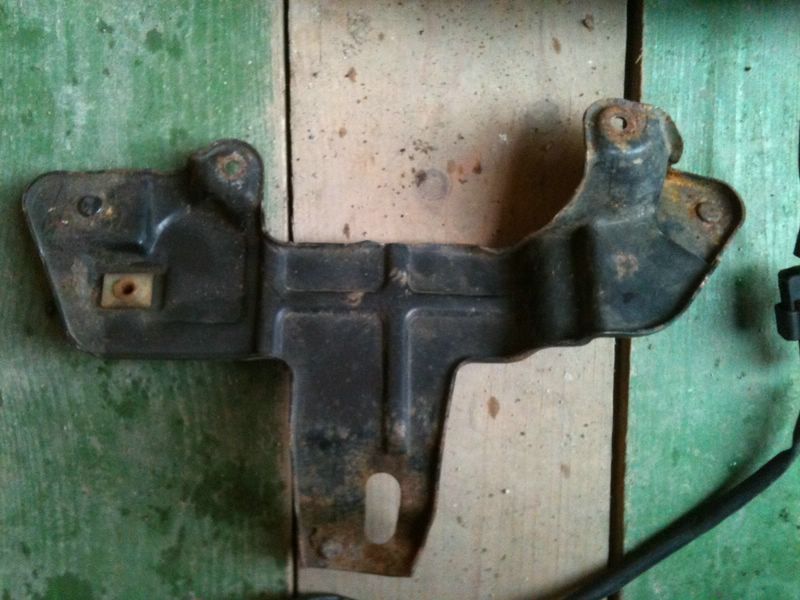

еще пара фото usa make кронштейнов

voode место куда надо ставить реле написано на внутри крышки блока реле, тебе нужно Front Fog

Hulygan
это я знаю.. меня больше интересует, что и куда подключается в родной проводке. где конкретно берется +12 на птф, +12 на управление реле. где взять подсветку кнопки из родных разъемов..

в общем, этой осенью все сделал и подключил
проводка пока немного колхозно лежит, весной буду переделывать. (родной у меня нету)
если у кого будут вопросы - пишите.


по описанию такое ощущение, что кронштейны от mx-6. если нужна еще помощь, пиши. себе туманки ставил на европейские кронштейны.

voode уже себе поставил.
