после установки CD-вертушки пропала подсветка прибор. панели | мазда (mazda) форум | 31 авг 2004 10:31

Deep

Mazda 323F BG после установки CD-вертушки пропала подсветка приборной панели и лампочек на АКПП, внешний свет в норме.

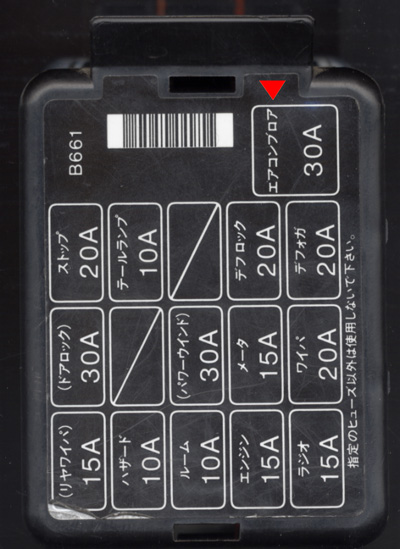

Проверил предохранители вреде все целы, единственное не нашел где находится 30Am на фото помечен красной стрелкой.
Но на этом проблемы не кончились, после долгих проб включений и выключений рычага фар из под рулевой колонки пошел дымок.
Вот я и думаю что это БЫЛО. А CD работает хорошо.
Может кто подскажет в чем проблема.
И еще нет ли в сети мануала (любого кроме японского) на мою мазду (1993 BG 4WD автомат, правый руль).

Заранее Всем благодарен.

**Реклама**

NostromO

Кто подключал и места подключений??? Если до подключения всё было ОК,вывод напрашивается сам собой :!:

**Реклама**

Drum

Скорей всего тебе или шурупом проводку повредили или просто не туда подцепились. Едь в ту контору и ругайся, пусть смотрят и переделывают.

Igor

NostromO, прав!Раз до этого работало-значит проблема в установке.
Постараюсь сказать больше!На провод габаритов "засадили" какую-то цепь магнитофона.Почему?Потому-что при прозвонке цепь звонилась через лампочки,а установщик принял её за массу!Стандартная ошибка "пионЭра".

Rus

Сними CD, отсоедини колодку и попробуй включить габариты.
Если не горят, то ищи место откуда шел дымок ! И не включай габариты пока не отсоединишь CD!!!

**Реклама**

**Реклама**

Deep

Снял CD все заработало как надо.
Может кто знает про разводку ISO разъема под 323 mazdu?

Igor

Не знаю в чём там есть загадка.Сколько поставил аппаратов на разных машинах-проблем не возникало.Берёшь индикатор или тестер и ищешь метдом исключения.Всё!

bugs

Deep, В воскресенье мне накоецто дошла московская книга, купленная в Донецке (Украина). Она как раз по 323 маздам.

Так вот тут: 1D - Электро Антенна; 1C - провод с блока предохранителей (помечен L/R, предохранитель F2, имхо питание, через него и антенна запитана) ; 1A - предох. F18 ( помечен P/B ). Все остальное на колонки. 3A - земля.

**Реклама**

bugs

Deep, BTW, я не знаю где точно, но где то есть блок предохранителей салона. проверь предохранитель F18, он 15A только он на твою багу так мог отреагировать.

"Блок предохранителей салона находится около панели отделки порога водителя."

bugs

Упссс.. торможу.... это все было на старшую модель.... сорри.... на твоей только FC (помечен как L/R), FE (помечен как L/B) предохранители идут на магнитолу. Это то что у иебя на фотке: нижний ряд, средний - FC и крайний правый в томже ряду - FE.

NostromO

Корпус(-) у японцев никогда не находится на колодке.Он обычно берётся с близ лежащей железяки.И вообще-любую аппаратуру надо устанавливать у профессианалов,а не у дяди Васи в гараже.В итоге по деньгам себе дороже окажется.Жизнь уже не раз это доказывала,но как всегда ну очень хочется сэкономить(на спичках) и в очередной наступить на грабли. :kto:

Igor

NostromO, магнитофон поставить -это не навороченную музыку.Надо иметь элементарные базовые знаиния и всё.Тут похоже и этого небыло.Мастера надо менять!NostromO, прав!

bugs

погодите, че там такого, 7 проводов распихить... Он просто подключил мафон, онже не перепаивал чтото. Я так и не понял, где находится сам блок предохранителей салона. Но если у тебя левой (не штатной) электронники нет в машине, то не чему там дымить. В таком случае кривить можно на перетертые провода (сопротивление которых не выдержало пускового тока) либо на предохранители, но в случае дыма предохранителем это не назовешь, може "самопал" какой. Если там чтото у тебя еще подключенно, то надо смотреть что и как.

Deep

Спасибо всем кто откликнулся

Pilot_vic

Deep - щитай што тебе крупно повезло. Так и машину нетрудно спалить. Тьфу Тьфу Тьфу. А проводка горит ООООчень быстро. Сам был свидетелем. Плачевное зрелище.

bugs

Дык я не понял... А что было- то? Мы тут понимаешь парились лазили по докам, мозгам, думали. А он "Спасибо за внимание". НЕ ПОЙДЕТ! ВЫКЛАДЫВАЙ ЧТО И КАК ПОФИКСИЛ!

Deep

Ставили мне ее друзья. Оказалось что они массу завели на радио антену.
Сегодня в сервисе поставили сказали что это распространенная ошибка у людей не имеющих опыта общения с японками. Так что вот. А под рулевой колонкой все вроде нормально, следов гари не заметно нигде и мастера сказали что это габариты подгорали (с их слов).
Сам я в этом не хрена не понимаю. Вот в компьютерах ДА а и этом темный лес.

Leonid

Igor писал(а):

NostromO, прав!Раз до этого работало-значит проблема в установке.
Постараюсь сказать больше!На провод габаритов "засадили" какую-то цепь магнитофона.Почему?Потому-что при прозвонке цепь звонилась через лампочки,а установщик принял её за массу!Стандартная ошибка "пионЭра".

100% нечего даже искать, сам попадал на эту "детскую" удочку.
Ребята правы. Самое простое решение: бери провод который засадил к габаритам, отсоединяй и сажай на "настящую" массу. И всё ОК

Leonid

И ещё, у многих магнитол есть провод под названием "илюминация", так вот именно его и надо подключать к проводу габаритов, таким образом при включении габаритов магнитола будет сама менять контрасность подсветки

Igor

Leonid, приятно удивил!Молоток! И дополнения верны.

**Реклама**

Leonid

Спасибо

T.G.I.F.

А был вопрос про схемы электрические... Может кто отсканит и выложит? Мне тоже нужна схема. А про просто всю торпеду не очень хочеться снимать...

323F BG 91г.в. fastback

fremdchen

Была у меня такая же история после подсоединения сдюшника. Пришлось вооружиться измерительным прибором и все "прозвонить". Как выяснилось ( щас уже толком не помню, но черный провод- казалось бы масса а оказалось плюс от габаритов) использовался для старых магнитол в которых стоят лампочки для подсветки шкалы и всего прочего. В современных же магнитолах такого нет вот и сажает народ на габариты массу. Откинул и заизолировал проводок и все.
