Установка ПТФ на 626 GE | мазда (mazda) форум | 10 фев 2010 11:02

Собираюсь в пятницу купить оригинальные ПТФ-ки (б.у.) . И у меня сразу возник вопрос по их подключению, на форме так и не смог найти ответа.
Если у меня есть кнопка передних ПТФ-ок и при нажатии она загорается, есть ли тогда у меня проводка и релюха и где тогда располагается штекер для подключения ПТФ-ок? (если у кого есть фотки можете выложить)
Как установлю сразу же отпишусь и расскажу про весь процесс.
Заранее спасибо!

AntonioKirilloff проводка есть, по поводу реле глянь в боксе под капотом. FOG Relay (Front - перед, Rear - зад)

Во- спасибо... ! Приятно, что так оперативно и четко. Значит 100% буду покупать. Сегодня в обед посмотрю есть ли релюха...

AntonioKirilloff Кстати, по поводу кнопки, на перед и зад она отдельная. Т.е. должно быть две кнопки.

У меня и стоит две. Задний ПТФ-работает даже на панельке загорается лампочка. А вот если передние включить (ну типа включить ), то лампочка на приборке не загорается (Правда даже не знаю должна ли), а в кнопке загорается. Вот так вот...

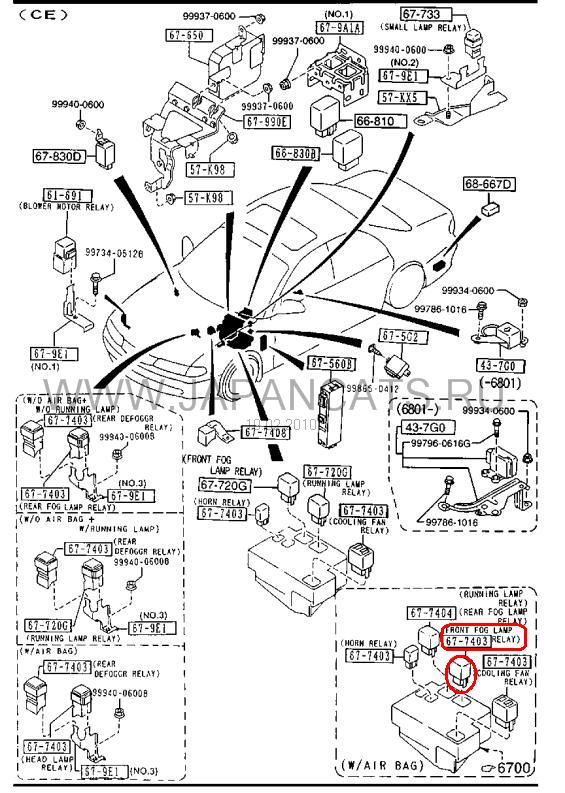

Кстати вот картинка с каталога нашел там это реле. (Особенно нравится цена на экзисте - 2000 руб. ) Попозже может фотки выложу если у меня релюха есть.

так и должно быть

AntonioKirilloff
по-моему даже фишки под бампером болтаются.

А откуда ты знаешь что у меня фишки под бампером болтаются... ? Или ты предположил.... Сейчас пойду посмотрю, что там болтается и стоит... скоро отпишусь... ВСЕ НА ОБЕД....

у меня болтаются, но противотуманки так и не нашел по гуманной цене, где и почем взял?

Пока собираюсь только взять нашел по 1000 за штуку.. (В пятницу обещали подогнать). Нашел парня Вконтакте. Если захочешь тоже брать то напишу тебе его почту, после того как он мне их отдаст (у него как я понял они не одни) Подробности в пятницу в личку про этого человека.
Ну вот сходил покушал булочку и посмотрел заодно... Сразу настроение поднялось.
Так как всё вроде бы нашел.
Вот фотки:
1. Реле + схема на крышке

2. Блок с реле (Как понял реле на ПТФ-ки передние оранжевое)

3. Схема на крышке (на ПТФ-ки перед. "FOG LAMP RELAY")

4. Проводок к ПТФ (слева) Вытащил наружу он был внутри бампера

5. А вот проводок справа нашел его на верху в связке проводов... как понимаю это они

О. а не подгонишь заглушки после установки фар?

Да в принципе можно только вот у меня слева полностью заглушка есть, а с права... там дырка. т.е. пластины нету а сам ободок есть... А этот ободок как я понимаю снимать тоже надо ? (Его часть видна на последней фотки из моего поста с фотками)

Его надо откручивать от бампера 3 самореза, подлезть без снятия бампера это ужас. Мне как раз и нужны рамочки.

Вот блин, а я думал там легко их устанавливать... Посмотрим может тогда на эстакаду заеду...

нужна короткая но мощная отвертка, там на верху мешает балка.

Постараемся не сломать чтобы другим эти рамочки достались.
Вот интересно бампер выдержит их, а то он у меня как то неправильно поставлен висит как на "соплях". Может попробую заодно правильно его надеть.

Добрый день.

Подскажите, у меня нет кнопки под передние противотуманки и заглушка на неё только. Но по идее провода должны быть проложены так сказать прозапас или если при заводе не ставили ПТФ , то и означает что под них ничего не заложено ?

Maxismaster проводка есть, кнопки и скорее всего реле нет. Я кнопку брал на разборе, а вот с реле облом вышел, приколхозил от сигналки реле блокировки стартера.

Hulygan, а если достану кнопку, то по идее её просто поставить на штатное место и все? Провода к ней тянуть надо? И расскажите пожалуйста про колхоз с реле ? По каким параметрам подобрали?

Продайте кто-то кнопочку ПТФ передних (с "косыми" линиями), а?
Замучался искать уже, а хочется...

Hulygan, тоже на разборе взял кнопку, и нашёл клемму под панелью, но она короткая (не хватает длины) и там 3 контакта вместо 4 (по форме точно подходит под кнопку, это точно она, но вот почему нет 1 контакта? Там удлинение надо делать, как я понимаю?

Stingray да короткая сам почти в натяг натянул. По контактам не скажу, не разбирал, наверное подсветка.

Hulygan, у меня машина 92 года, одна из самых ранних модификаций.. Клемма хомутиком прикреплена к основной клемме (синей) передней панели возле коробки предохранителей внутренней. Т.е. её даже теоретически не хватит дотянуть до панели с кнопками. Вот я и думаю, что тогда реально был предусмотрен какой-то проводок-удлинитель. Других клемм я не нашёл, сколько ни искал. Да и по форме в машине все клеммы разные, так что вопросов нет. Короче - разберусь на днях с реле - и проверим на деле
