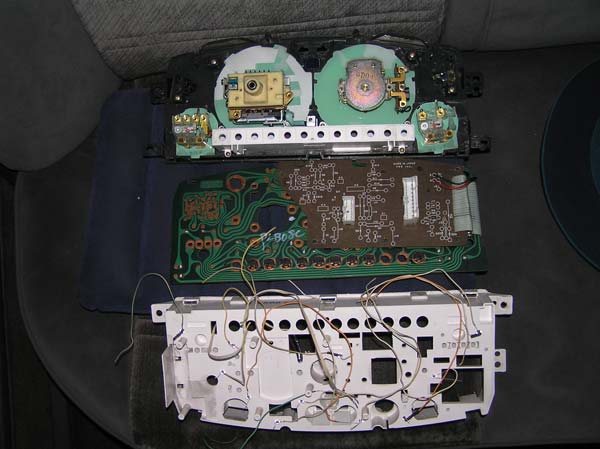

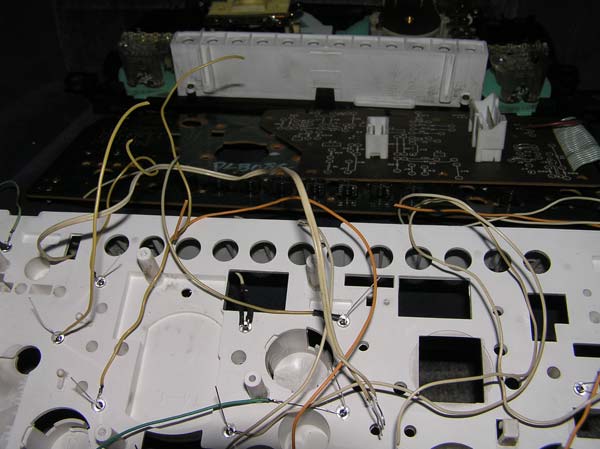

Фотоотчёт о переделке подсветки приборов на светодиоды | мазда (mazda) форум | 10 дек 2006 22:34

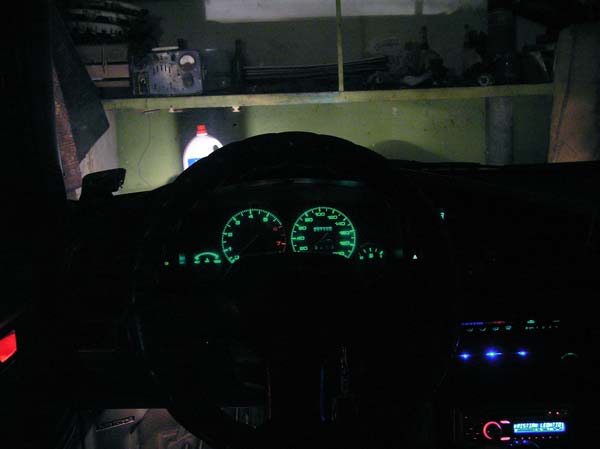

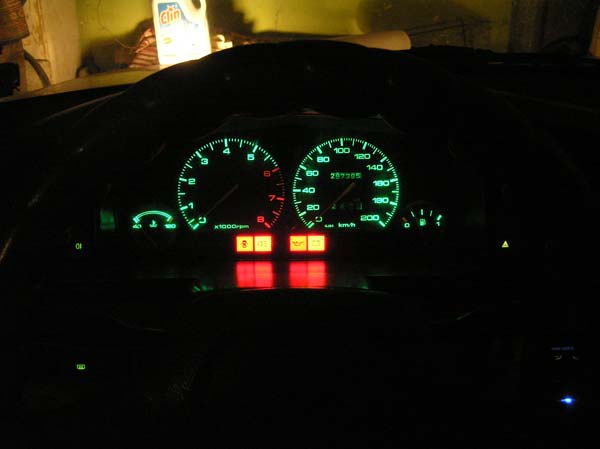

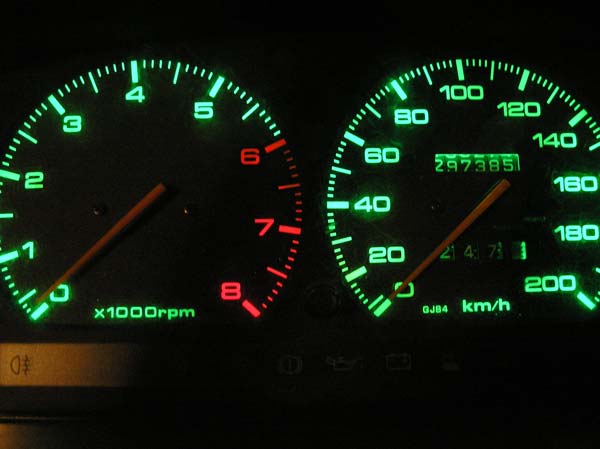

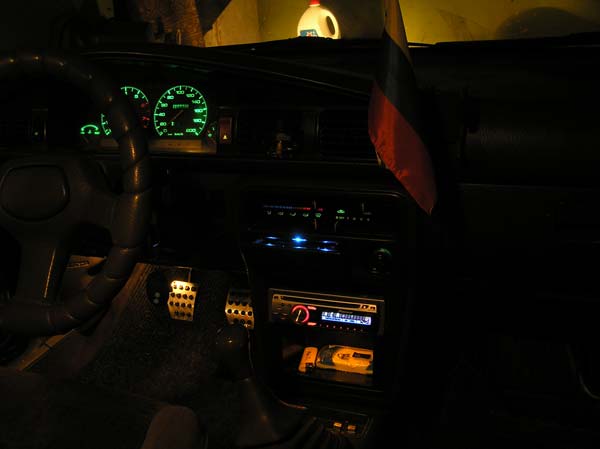

Потребовалось 15 широкоугольных (120 градусов) светодиодов зелёного цвета, два красных, резисторы на 680 Ом. Результат очень неплохо выглядит. Цвет светодиодов - дело вкуса. При желании можно сделать как на GOLF IV, синего цвета.

продолжение

я тож этим недавно занялся http://www.vitamin626.narod.ru/Mymazda12_2006.html

Vitamin, респект! А ты это сам делал? Довольно неплохо для начинающего. Может поделишься опытом?

Тожа хатю... Лампочки потихоньку вымирають
Как вскрыть торпеду? Заодно можа печку помыть

а раньше какой цвет был не проще было просто поставить новые лампы?

KESH, я менял все лампы с 5 рублевых на 60 рублевые. пол года и пиндец. так что этот пост супер. вдохновение для переделки своей торпеды)))
MILITARIST,

Vitamin, выколи глаз)))) или фотик такой))))
в ручки управления печкой.... как подсветку делал???
PS поглядел на сайт! РЕСПЕКТ!!!!! Ты гений!!!!!

MILITARIST, Vitamin, и еще)) Выложите более детальные фотки и описания. так как не все понятнео. сверлить дырки или нет под светодионы. как и куда поять провода итд. мы конечно и с этими разберемся. но былоб проще и быстрее с более усиленной Вашей помощью. Спасибо!

после долгих мучений почти доделал подсветку ) осталось только в верхний угол вставить часы с градусником... =)

rain-gt, тож молодец. но более детальные фотки и описание????????
я вечером хочу заняться этим. чтоб за сегодня сделать. а вы токо фотки даете где они светяться((((( подробнее плиз!
какие светодиоды , вольтаж градусы.
как паралелить
куда потом припаять
итд

=)) детальное?? за сегодня ?))) я полторы недели делал)) .. больше конечно думал )

я когда туда впервые залез .... тож долго делал. тебе вот дай ща такуж торпеду.... да ты ее за ночь и сделаеш ))))) или я не прав

ну как тебе сказать... я просто больше думал варианты, как делать... + не хотелось делать дешево, поэтому делал долго... благо есть вторая машина... ) в аську стучись дам идею))

rain-gt,
Да ну ее, эту аську...
Давай всем рассказывай.
Я вот тоже хочу белую подсветку.

госпада, доделую полностью на днях, будет фотоотчет и письменный!

Будем ждать, а то я наколхозил хочу переделать.

http://www.pcdesign.ru/cgi-bin/showtova ... &id5=&id6= вот о чем шол разговор по аське))))

FatherNet,
О!!
Давно думал, как бы забабахать светодиоды по кругу не снимая шкалы приборов...
Идея СУПЕР!!!!

FOXtrot, вот я и жду фотки как это сделать)))

rain-gt,
С нетерпением ждёмс,что куда,где брал!!!???

Nebula,
Знакомая штукня, но, кажется мне, офигеешь через минут 30 ночью...

я посмотрел на картинку 3 минуты и уже офигел. выкали глаз называеться

По каким признакам во мне начинающего увидел ? Как же без подсветки стрелок ездить , невидать же нихрена ? ещё на стандартной зелёной подсветке сделал себе красные стрелки , а с этой вкладкой в приборку понял что они не светят нихрена , и поставил покачто лампочки поярче .

Виделки когда нибудь вкладки плазменные в отечественный помойки ? вот это тоже самое . Они белые днём . А по печке всё просто , разбираем и отпаиваем все светодиоды что видим и впаиваем туда свои (5мм) , тока их надо будет снять немного пластика с них шкуркой иначе невлезут , это на кнопках и ползунках . По подсветке все ещё проще вытаскиваем старые лампочки и прямо к плате где прилегал патрон от лампочки припаиваем светодиоы и дорожку на плате по который идёт +12 на лампочки перерезаем и впаиваем резистер . Фоток я неделал в процессе , сделал все за часа 2 не считая снятия и установку на машину .
