Ремонт трапеции 323f,для тех у кого поводок бьется об стойку | мазда (mazda) форум | 23 окт 2009 10:09

Привет всем! Вообщем надоела мне расхлебанная работа стеклоочистителя,шум удары щетки об левую стойку и.т.д. причина в изношенным пластиковых втулках в тягах трапеции, на экзисте трапеция стоит порядка 9 тысяч,тяга порядка 3 тысяч,я решил проблему очень бюджетно. к сожалению не делал фото,но результат превзошел ожидания.стеклоочиститель работает как на новом авто. Тихо и без каких-либо ударов.

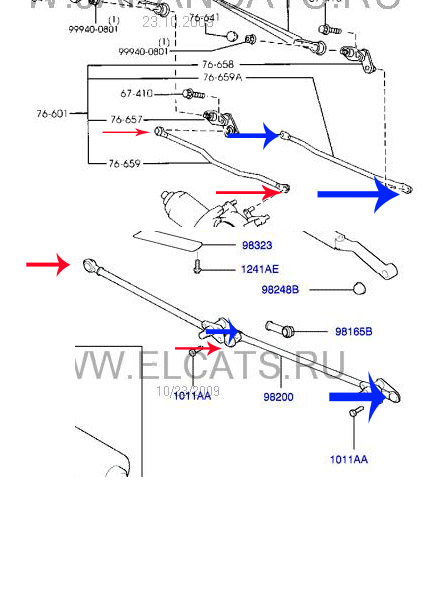

А теперь решение проблемы. Была куплена трапеция стеклоочистителя от хундай акцент(цена 750рублей), все втулки большие и маленькие, на этой и нашей трапеции идентичного диаметра(первая картинка).на сами трубки естественно другие, тут пришлось поработать.

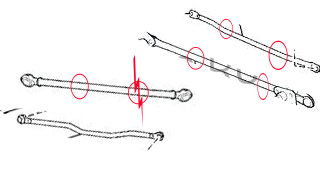

1. длинная тяга точно такой же длины как на мазде,но она прямая,тут все решается просто.Я ее загнул,придав ей точно такую же форму как у родной.(постарался показать на второй картинке,кржком показано место сгиба,молнией место разреза)
2.Вторая тяга также прямая,но еще и неподходящей длины, пришлось её в одном месте согнуть,во втором распилить,чтобы сделать нужный нам размер,и собрать обратно.Я сварил вместе две половинки.можно просто скрепить при помощи трубки схожего диаметра и болтиков.
3. ну а теперь устанавливаем все на место и радуемся приятной езде с рабочими стеклоочистителями.
кстати все резиновые уплотнения также встают без проблем,так что трапеция полезна на все 100 процентов.

есть вариант проще - взять от болле старого года тяги, они даже с кронштейном всборе идут, недорого. доработать надо-ударив в одном месте молотком.

А ещё можно втулки от десятки взять и переварить.
Правда новая десяточная трапеция как-то не бюджетно стОит, по крайней мере где я спрашивал, но разборки ещё не отменялись и найти их проще чем японские

а ОТ КАКОЙ БОЛЕЕ СТАРОЙ МОДЕЛИ???СМОТРЕЛ НА ПРЕДЫДУЩИЙ КУЗОВ ДЕТАЛИ СТОЯТ СТОЛЬКО ЖЕ, А ОТ ДЕСЯТКИ НАСКОЛЬКО Я ЗНАЮ ПОДХОДЯТ ТОЛЬКО БОЛЬШИЕ ВТУЛКИ

Morfey

а нельзя было втулки переставить? как тяги гнутся, могут же треснуть?

Кстати в беларусии втулки второпластовые(или какие они там?) делают а заказ, у нас возможно что-то есть подобное.

П.С.: цены на тяги конечно жуткие, я покупал 1,5 года назад в экзисте тож самое за 800р/тяга, и то думал пипец как дорого.

втулки переставить не получилось,так как они вплавлены походу дела, а тяги гнутся на ура, на хундае это просто стальные трубки

такая же проблема отличный совет надо будет сделать а поводоки не подходят интересно от хундая?

Morfey
я имел ввиду от 94го года, но щас помоему и на нее цены кусаются. мне в начале года все до 2000р обошлось. там одна трапеция всборе с кронштейном была, еще трапеция и кронштейн отдельно. В ФАКе есть номера какие-то.

Еще раз огромное спасибо афтору все получилось купил оригинальную трапецию от хундая которая от 94 года цена вопроса 590р все втулки подошли правда на левом поводке уже сам шарик изношен поэтому не очень плотно садится но все равно защелкивается (старая болталась).

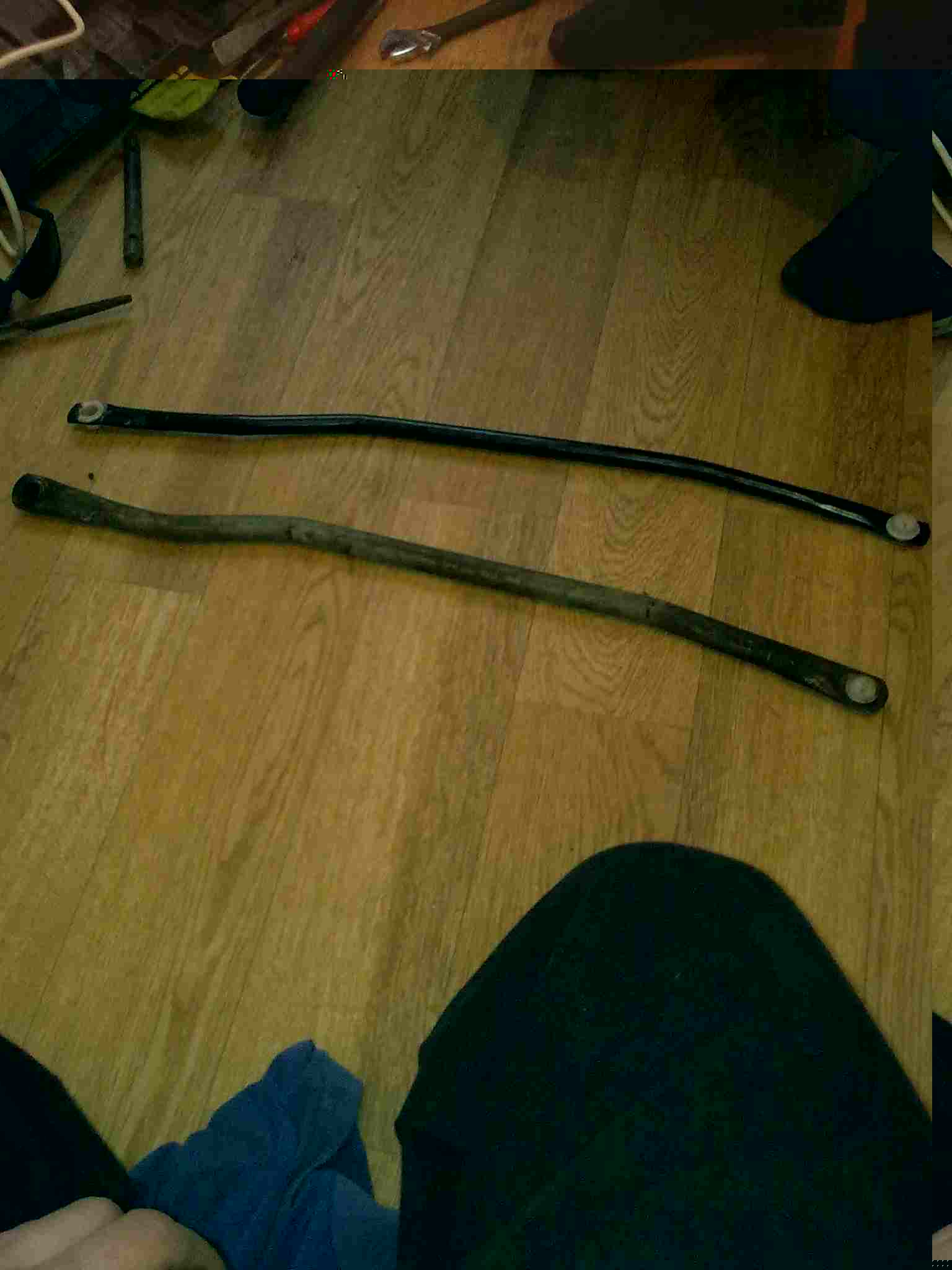

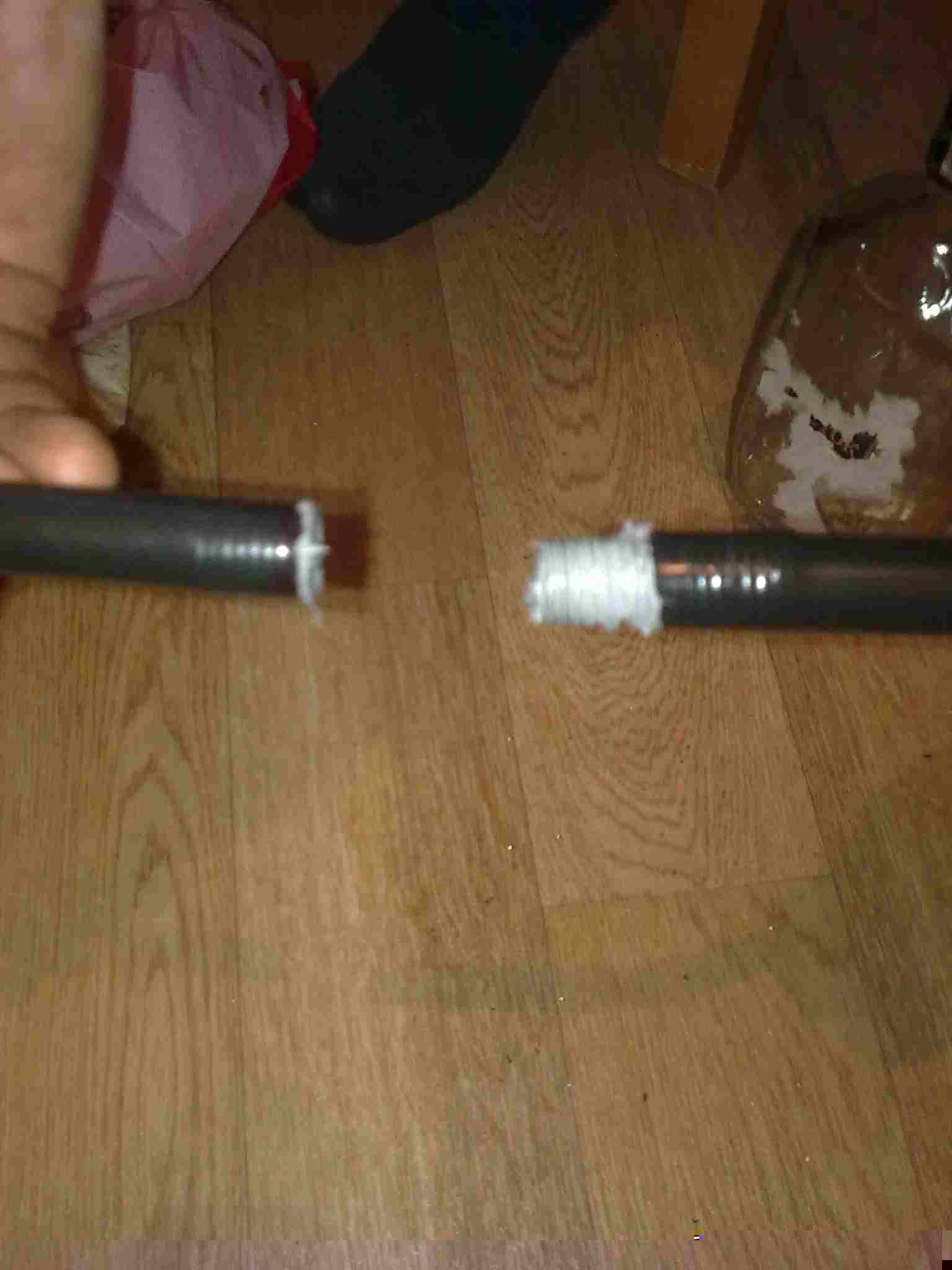

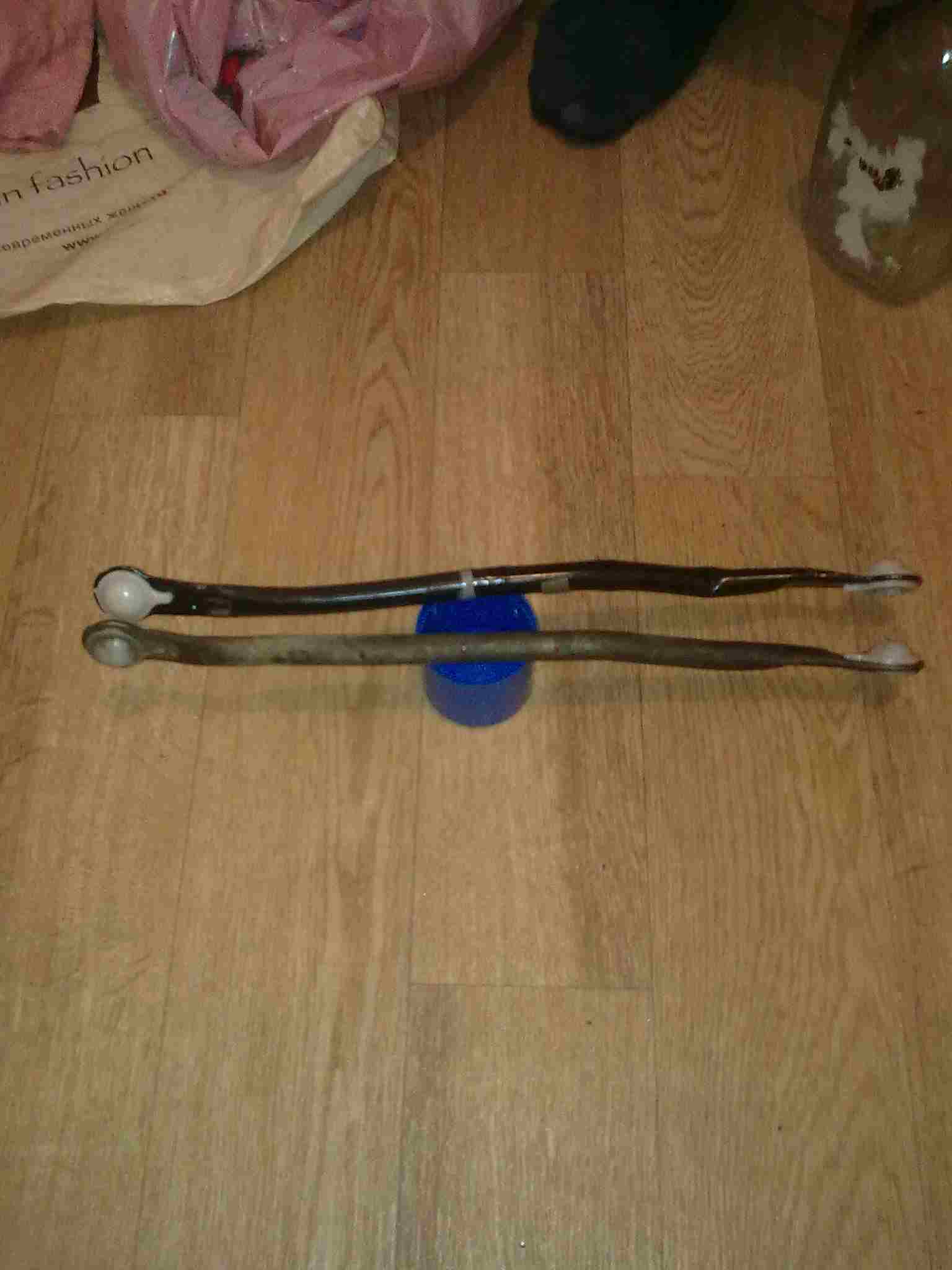

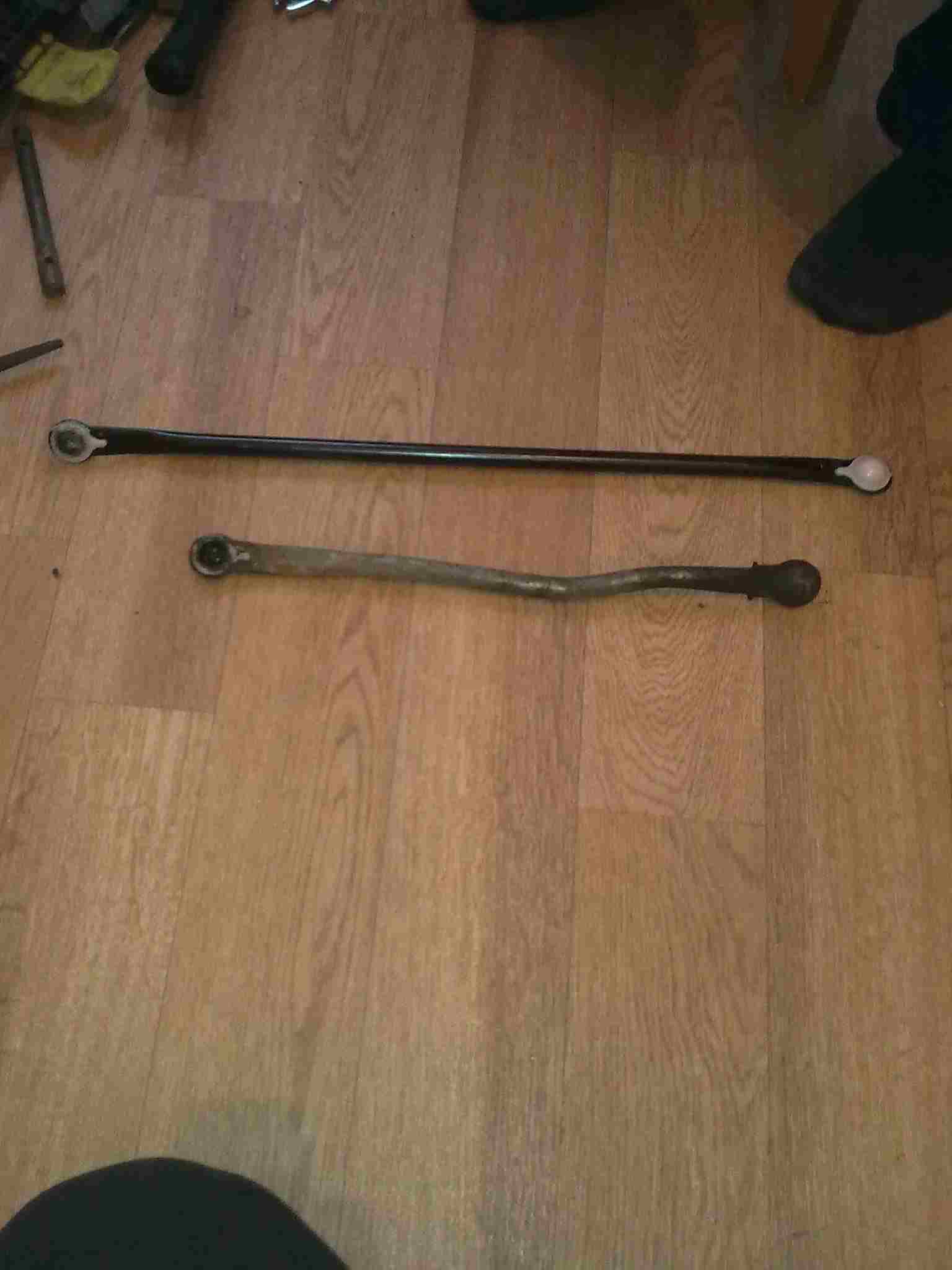

Использовал следующий инструмент: 2 отвертки (плоские), молоток, трубу диамером где-то 3 см и длинной 0,5 м, разводной ключ, ножовка по металлу, болт 12, метчик 1 номер на 12 с соответствующим шагом резбы, клей поксипол, перила на лестнице )) и поможник (одна шт.). длинную тягу между поводками резать не пришлось согнул легко при помощи трубы и поможника. (тяга вставляется в трубу и гнется) либо можно использовать перила на лестнице С короткой тягой побольше мороки . Сначала я выгнул ее, затем отметив на оригинале место разреза поочередно прикладывая хунаевкую тягу отяпал ее ножовочкой с двух сторон. Нарезал резьбу (чтоб тяга не прокручивалась пригодился разводной ключ). Вкрутил болт в одну половинку так как он вошел туго то клеем мазать не стал потом отрезал болт, оставив нужной длинны хвостик и смазав клеем накрутил другую половинку

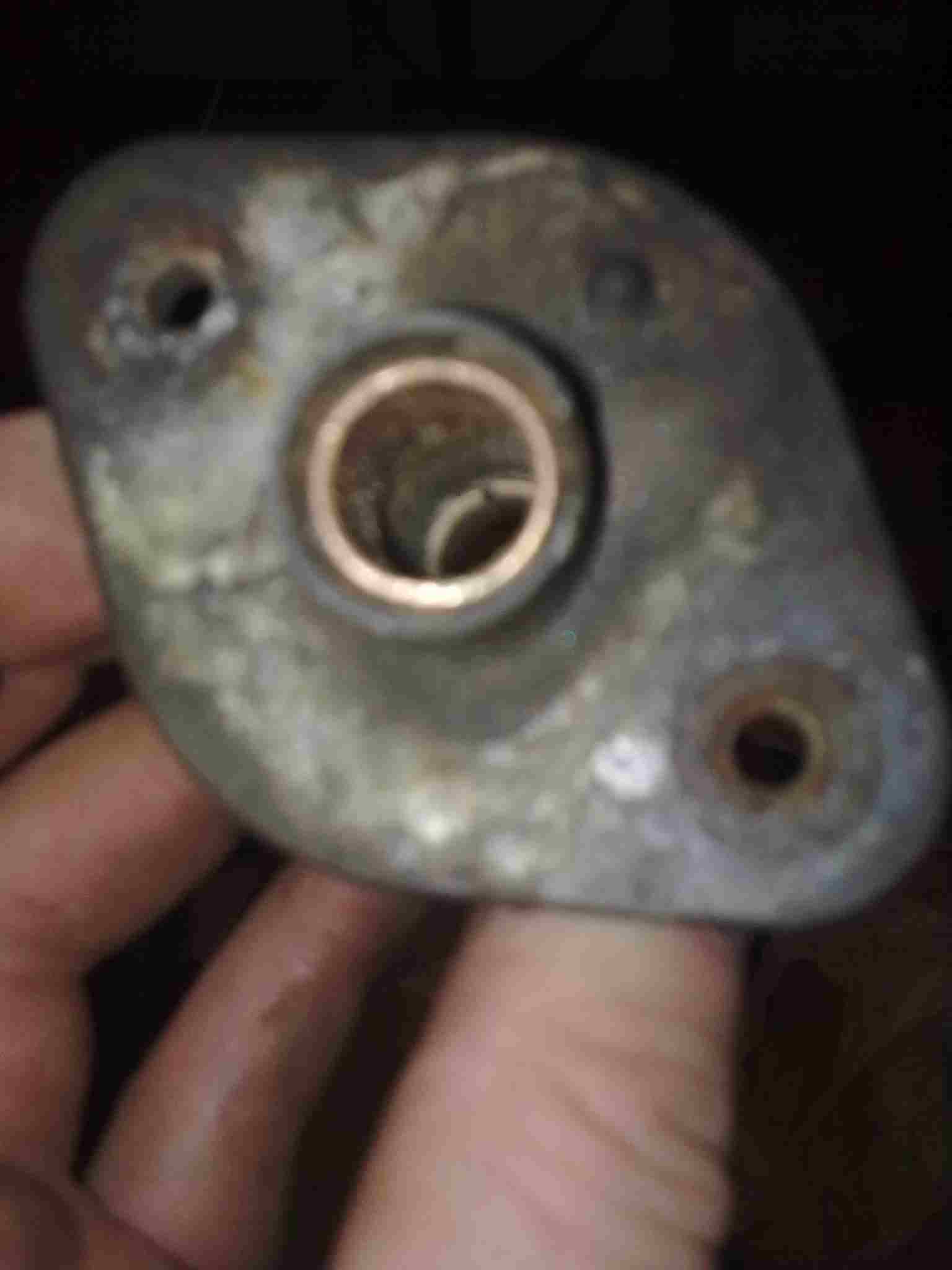

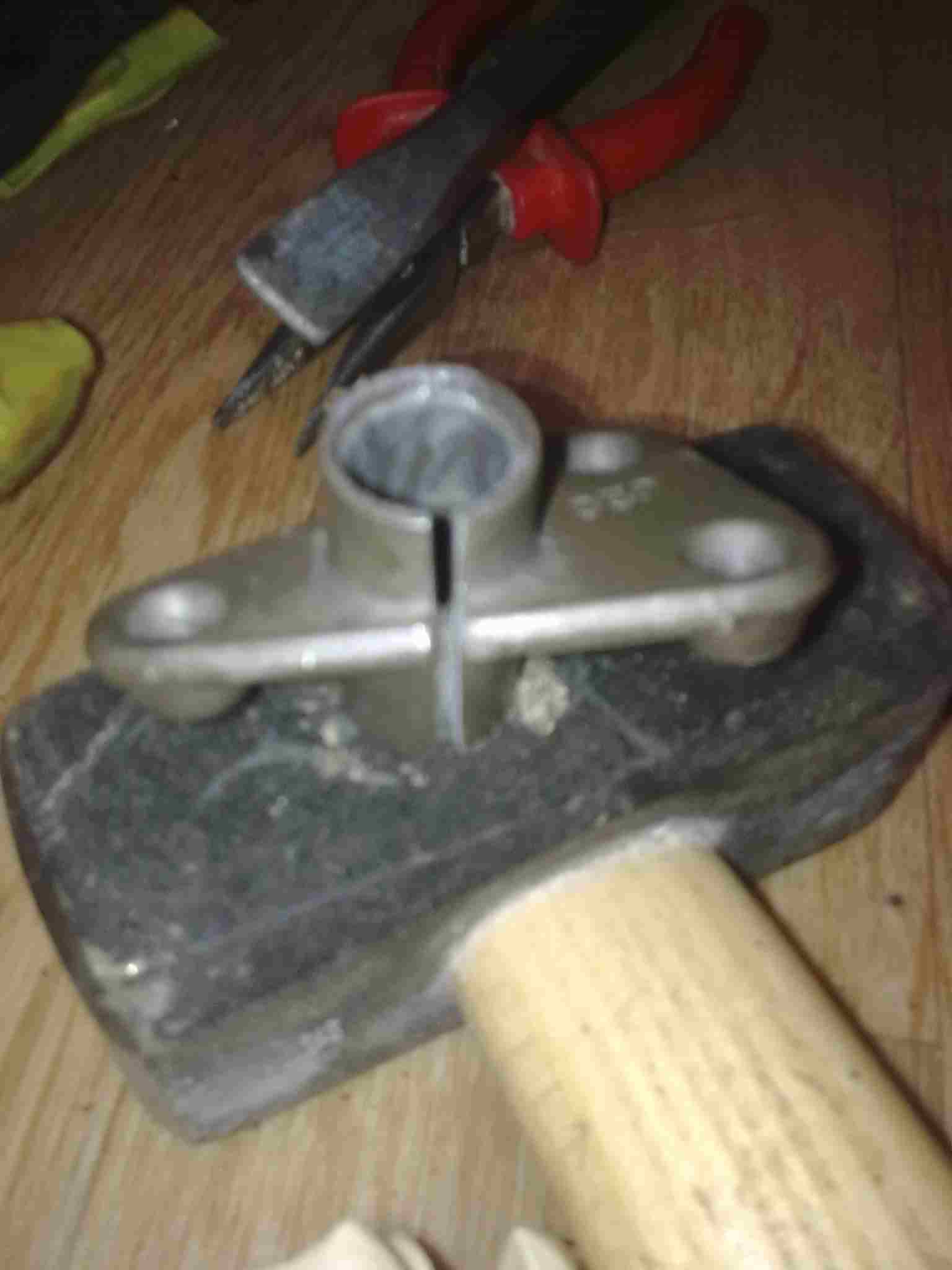

с тягами все . Но у меня был разбит левый поводок, взял хундаевский, там медные фтулки, надпил его с двух сторон почти до втулок пару ударов молотком и они вывалились . в мазде втулки пластиковые их вытащил пинцетом. затем вбил туда хундаевские подошли как родные . Вобщем остался результатом очень доволен. экономия налицо затратив где то 800р против 8000 (если с поводком ) оригинала

Автору +100... У меня свалился короткий рычаг в трапеции, т.к. треснул пластик в шарнире.... Треснул потому, что крутящий пассажирскую щетку механизм совсем уж засра__я... Механизм починил выбиванием втулки и залитием туда масла... а вот насчет короткого рычага думал что куплю максимум за 10 баксов на разборе.... Виделиб вы мои глаза на выкате когда на рынке мне продавец загнул 65$ ну типа 60 отдам, причем только короткий рычаг... а так говорит что это болезнь этих 323F мазд ( у 323С и 323P все ОК) и ниссанов и что полностью в сборе трапеция будет 85$ б.у. Ну естессна начал шерстить инет и нашел эту статью. Поспрашал у владельцев хундаев и выдали мне за 10$ б.у. трапецию от акцента 95-го года... Далее отрезал от хундаевской и от своей требуемые части, всадил болт между получившимися частями и немножко прихватил сварочником, т.к. метчика не нашлось...
Опять можно гонять под дождем и с сэкономленными 50$ в кармане.
Автору еще раз СПАСИБО!

KALAM

Врал. Трапеции практически одинаковые. И болезни тоже.

Очень рад что мой совет вам пригодился!

Хм... А на BJ трапеция стоит 3 тыщи... Повезло, значит?

Подскажите пожалуйста номерок ентой трапеции от Хундая, а то жуть как надоел грохот от работы стеклоочистителя.

А на 626 GE кто нибудь пробывал повторить такую операцию?

Что ни кто не знает номера трапеции??? Не хотся купить не ту что надо!!!

вчера делал трапецию по рецепту в начале темы (спасибооо!!). на старой разбились шарниры и тяга в один прекрасный момент просто слетела.
использовал от нового (после 99 г.в.) Хендай акцент - артикул 98200-25000 (купил за 1100). мне кажется у старого и нового акцента трапеции одинаковые. в общем все втулки подошли без проблем. с маленькой тягой конечно было много возни, но ничего ;)

всем удачи)

Co1t Вот спасибо!!!!! Теперь точно убедился в номере, буду брать и делать.

а от акцента 2005 года подойдет трапеция?

))) подошла!

Я приделал сухари от десяточной трапеции вместе с концом тяги,путём сверления и скручивания болтиками,маленький шар пришлось снимать и менять большим,так как такого размера сухарик не нашёл...уже год как пашет.

Я использовал 98200-22000 (купил на экзисте почти год назад за 500 р.). Все подошло (втулки тоже). Автору респектище!

А на BJ я родную в сборе за 3000р купил...

нее. я просверлил насквозь втулку и шарнир. нарезал резьбу,вкрутил болт до нузного состояния , а снизу гайкой законтрил. смазал и впередддддд!!!

Жесть, было 500р сейчас 1500р за 98200-22000
Блин а что поделать, надо покупать и менять, я так понимаю длинную тягу только нужно согнуть и все?
