 Заголовок сообщения: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
14 май 2007 05:11
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
Итак, после безуспешных попыток отвернуть рулевые тяги у себя в гараже и в автосервисе было решено изготовить спецприспособление.

Технические параметры:
- диаметр трубы внутренний - не менее 37 мм, т.к. диаметр набалдашника рулевой тяги (оригинальной) 36 мм. У меня он 43 мм, в ход пошла первая попавшаяся труба в гараже :);
- толщина стенки трубы - не менее 3 мм (иначе приварить гайки не получится);
- длина приспособления - около 750-800 мм (у меня получилось 900, слегка длинновата);
- болты - M10x15 (собственно можно и другие, у меня такие).

Для изготовления приспособы от торца трубы на расстоянии 15...20 мм я просверлил 4 отверстия (через 90 градусов) диаметром 10 мм. Поверх приварил гайки М10.
На конце трубы я вварил шестигранник на 32, но можно и просто дырку просверлить для монтировки...

Порядок применения:
- снять рулевой наконечник и контргайку;
- снять пыльник;
- одеть приспособу, завернуть от руки болты, так чтобы они зафиксировали рулевую тягу по граням её четырёхгранника;
- отвернуть рулевую тягу (осторожно, не сверните рулевую рейку!)

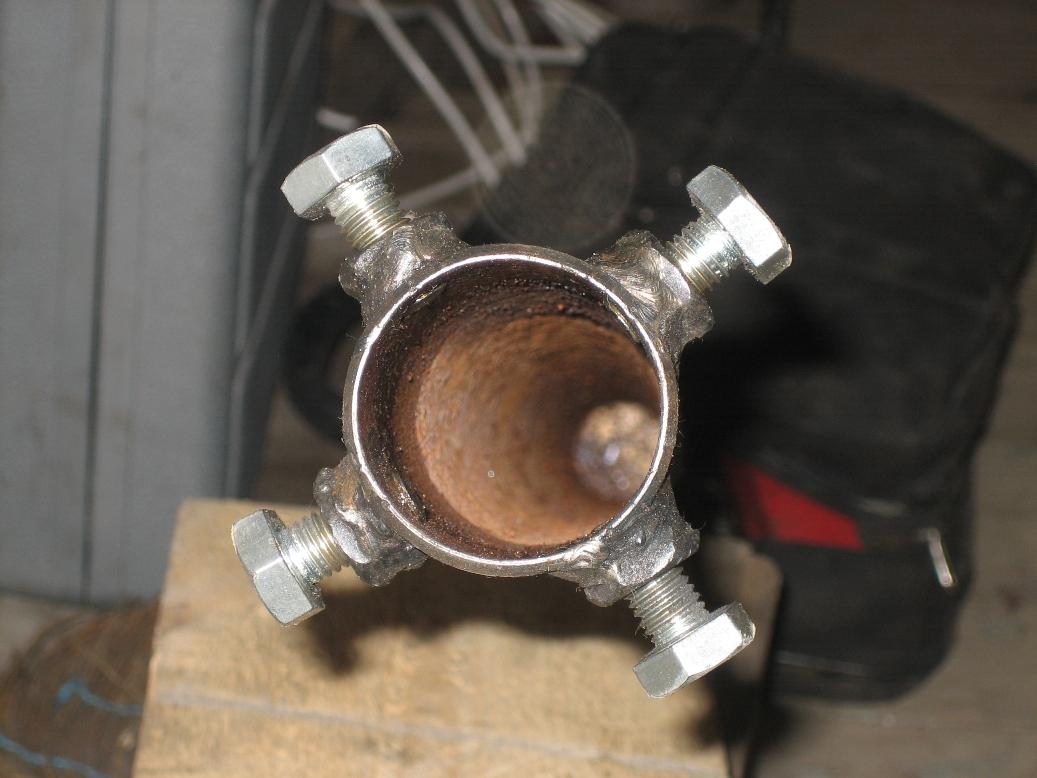

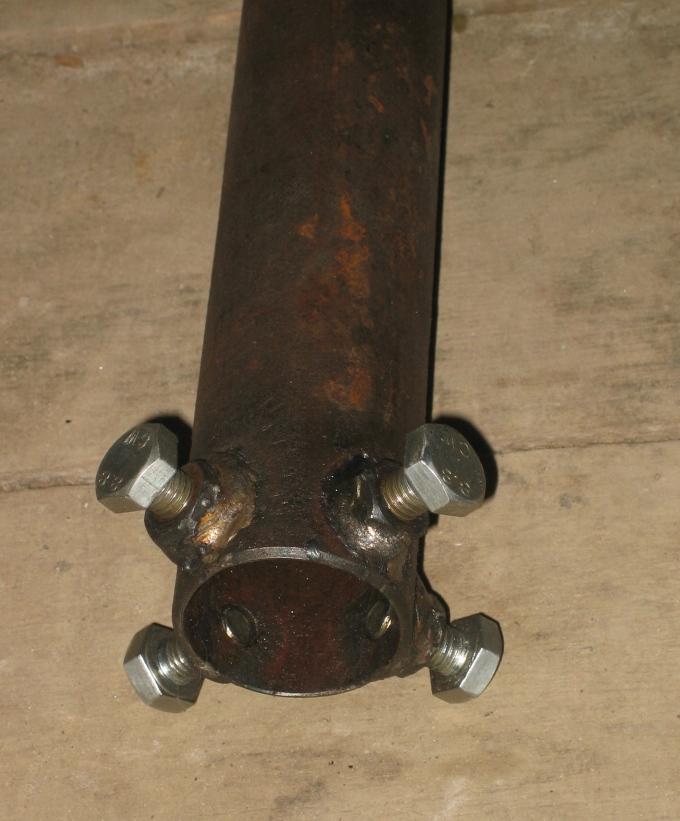

Вложения:
.jpg
.jpg [ 46.77 | Просмотров: 24813 ]

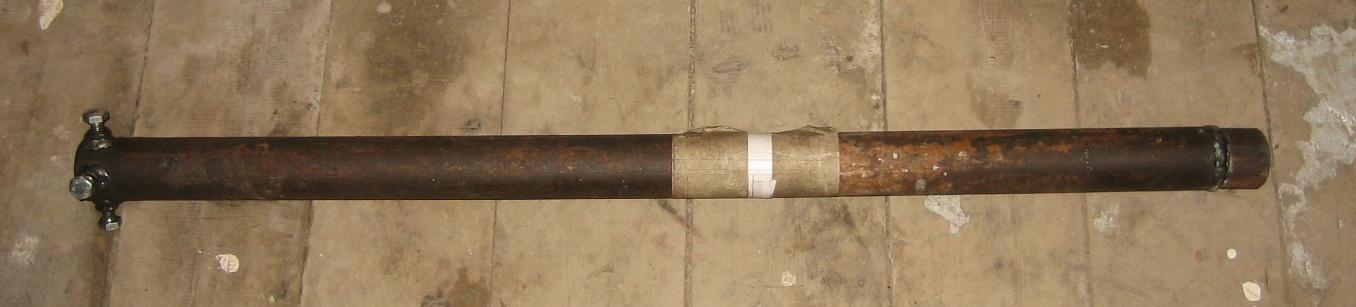

профиль.jpg [74.72 ]
Скачиваний: 458
вид.jpg [49.89 ]
Скачиваний: 473

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"
Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 05:17
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
И ещё одна фото


Вложения:
спереди.jpg [58.88 ]
Скачиваний: 425

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"
Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 08:34
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 14 дек 2004 16:04
Сообщений: 1973
Откуда: Саратов
Баллы репутации: 15
Сделал себе похожую довольно давно. Действительнооткручивание тяг на порядоки упрощает

_________________
626GE FS 2.0 седан 1992г.в.


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 10:04
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
And626GE92, я твоей идеей и воспользовался :oops: ... где-то в форуме читал. Но немножко по другому реализовал.
Действительно, с такой приспособой - на выворачивание и вворачивание тяги тратится не больше 5 минут.

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 10:29
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 06 май 2005 11:36
Сообщений: 6092
Откуда: Москва (Дзержинский)
Баллы репутации: 33
Алекс 626, а на тяге под ключ же есть грани в районе наконечника. или они не катят?

_________________
Mazda MX-3 V6 K8 красный
Была Mazda 323 BG GLX B6 1,6 16V


Вернуться наверх
 Профиль

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 10:56
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
Lexx, на GE (не знаю как на других) туда ключами практически невозможно подлезть. Справа ещё как-то можно исхитриться, слева вообще почти никак. А если и залезешь, то при оворачивании есть риск рейку погнуть, т.к. придётся её выводить в крайнее положение... Тем более, что тяга ввернута на резьбе с натягом... Так что даже сорвав её с места она всё равно от руки не выворачивается!
Почитай как их предлагают отворачивать:
http://www.mazda-auto.ru/mazdainfo.php? ... =4&qid=292

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 11:58
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 14 дек 2004 16:04
Сообщений: 1973
Откуда: Саратов
Баллы репутации: 15
Алекс 626 писал(а):
And626GE92, я твоей идеей и воспользовался :oops: ... где-то в форуме читал. Но немножко по другому реализовал.

:)

Lexx писал(а):
Алекс 626, а на тяге под ключ же есть грани в районе наконечника. или они не катят?

Так сама тяга в шарнире же проворачивается, если крутить в районе наконечника ;)

_________________
626GE FS 2.0 седан 1992г.в.


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
14 май 2007 18:28
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 11 апр 2004 12:45
Сообщений: 6065
Откуда: Riga
Баллы репутации: 55
Всё сделал правильно,только ТРИ точки контакта всегда более устойчиво устанавливаются.Аналог с табуреткой на 3 и 4 ногах.

_________________
"Чтобы получить правильный ответ-нужно правильно задать вопрос!
Чтобы правильно задать вопрос-нужно знать 70% правильного ответа!"(С)

mob. +371-29755588
Сафсем не МАЗДА


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
15 май 2007 05:30
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
Цитата:
ТРИ точки контакта всегда более устойчиво устанавливаются

ну, типа, там с четырьмя болтами и так устойчиво всё, устойчивей некуда :D
Но на счёт трёх согласен, да там даже 2-х болтов будет достаточно, если внутренний диаметр трубы будет практически равен диаметру набалдашника тяги. Собственно, в этом случае даже ОДНОГО болта достаточно... Тяга уже никуда не провернётся :)

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
15 май 2007 22:28
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 11 апр 2004 12:45
Сообщений: 6065
Откуда: Riga
Баллы репутации: 55
У меня адын болт,но он упирает тягу в угловой съмничек.

_________________
"Чтобы получить правильный ответ-нужно правильно задать вопрос!
Чтобы правильно задать вопрос-нужно знать 70% правильного ответа!"(С)

mob. +371-29755588
Сафсем не МАЗДА


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
16 май 2007 04:37
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
Предлагаю размещать здесь фото приспособ для отворота рулевых тяг.. Чем проще, тем лучше!

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: | мазда (mazda) форум
16 май 2007 10:32
Не в сети
семизвездочный

Зарегистрирован: 01 июл 2006 22:53
Сообщений: 2257
Откуда: МО, Нахабино - Stavropol
Баллы репутации: 57
Фоты нет, но прспособы была следующая:
обычный рожковый ключ не помню на сколько там(размер квадрата на тяге), отпиленный под самую головку. К ней приварена втулка перпендикулярно под вороток-квадрат. Достаточно удобно, скручивать можно не свинчивая рулевой наконечник

_________________
MX-3,КLZE,Blaze Red


Вернуться наверх
 Профиль

 Заголовок сообщения: | мазда (mazda) форум
27 июл 2007 11:31
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 19 мар 2007 18:10
Сообщений: 3004
Откуда: Караганда
Баллы репутации: 52
Самое простое приспособление и надежное это сварка ! мне заварили тягу с шарниром, согнули ее и я ее открутил ! :)

_________________
MAZDA 626 FS-ZE - было
1. Тач,GPS,DVD,MP3,Alpine SPR17s,Clarion APА 4*115,KIKER SOLOBARIK,обвес,распорки з+п,усиление кузова,XENON,ШИ,впуск+выпуск,oilсath,Beltronic.
MAZDA X9 KF 1996 - отдал родственничку
MAZDA 6 - владею


Вернуться наверх
 Профиль

 Заголовок сообщения: | мазда (mazda) форум
27 июл 2007 11:35
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 23 ноя 2005 08:31
Сообщений: 865
Откуда: Стрежевой
Баллы репутации: 10
Ну нихрена себе простое :shock: мало того заварить, это скоко гемора, не считая того, что есть опасность перегреть рейку, так ещё и согнуть тягу :D ещё тот гемор... как её гнуть-то? Копперфильда вызывать? :D

_________________
Ярко-красная ("Ух-ты! Мама, смотри какая ГОНКА!") MAZDA 626 GE 2WD FS МКПП hatchback 16.06.92 г. ПРОДАНА
Nissan X-Trail T30 Elegance Columbia 2006 г.в. "Чёрный кот"


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
12 дек 2010 14:11
Не в сети
любитель мазд
любитель мазд
Аватар пользователя

Зарегистрирован: 12 ноя 2010 06:38
Сообщений: 42
Откуда: СВЕРДЛОВСКАЯ ОБЛАСТЬ НОВОЛЯЛИНСКИЙ РАЙОН СЕЛО ЛОПАЕВО
Автомобиль: MAZDA 323S BA Z5 16V 1997г.в.
Баллы репутации: 0
привет маздаводы у меня такой вопрос как узнать срок негодности рулевых тяг и через какое время их менять мазда 323SBA 1997г.в.


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
14 мар 2011 13:48
Не в сети
завсегдатай
завсегдатай
Аватар пользователя

Зарегистрирован: 07 дек 2009 21:28
Сообщений: 380
Откуда: SPb
Автомобиль: 626 ge
Баллы репутации: 10
Мужики подскажите, на ГЕ тяги левая и правая одинаковые? И ещё, как бы их точнее проверить? Руль чуть люфтить стал и на кочках качается, раньше мёртво стоял... Думаю что тяги... Остальное проверил...


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
15 мар 2011 00:28
Не в сети
я тут живу
я тут живу

Зарегистрирован: 04 янв 2011 14:21
Сообщений: 644
Откуда: Ивановская обл.
Автомобиль: Ge 1.8 FP MT
Баллы репутации: 21
тяги одинаковы... проверять почти также как и наконечники... вывешиваешь колесо и.т.д.


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
23 июн 2011 20:53
Не в сети
новичок
новичок

Зарегистрирован: 31 дек 2009 12:38
Сообщений: 4
Автомобиль: MAZDA
Баллы репутации: 0
Алекс 626
Доброго времени суток. подскажите как стопорятся рулевые тяги которые вкручиваются в рулевую рейку ? стопорных пластин небыло да и стопорить не куда . есть какието пупырышки не могу понять они закручиваются или как ? мазда 626 89 г.в объем 2


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
23 июн 2011 21:07
Не в сети
новичок
новичок

Зарегистрирован: 31 дек 2009 12:38
Сообщений: 4
Автомобиль: MAZDA
Баллы репутации: 0
Доброго времени суток. подскажите как стопорятся рулевые тяги которые вкручиваются в рулевую рейку ? стопорных пластин небыло да и стопорить не куда . есть какието пупырышки не могу понять они закручиваются или как ? мазда 626 89 г.в объем 2 Двигатель: FE, 2.0л. 8 клапанов, 90 л.с.


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
20 сен 2011 22:10
Не в сети
любитель мазд
любитель мазд
Аватар пользователя

Зарегистрирован: 20 сен 2011 19:19
Сообщений: 70
Откуда: kz
Автомобиль: mazda GE FS седан 1992 зел мет
Баллы репутации: 15
Очень удачная конструкция! А то тяги бывают еще шестигранные и с двумя гранями попадались. Кого благодарить? Кто здесь генеральный конструктор то, в этом КБ? :Rose:


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
21 сен 2011 10:28
Не в сети
я тут живу
я тут живу
Аватар пользователя

Зарегистрирован: 08 апр 2010 08:51
Сообщений: 687
Откуда: Pietari Купчино
Автомобиль: mazda 626GE
Баллы репутации: 63
sanja-kirjanv писал(а):
Доброго времени суток. подскажите как стопорятся рулевые тяги которые вкручиваются в рулевую рейку ? стопорных пластин небыло да и стопорить не куда . есть какието пупырышки не могу понять они закручиваются или как ? мазда 626 89 г.в объем 2 Двигатель: FE, 2.0л. 8 клапанов, 90 л.с.

шайбы стопорные должны быть, можно обойтись анаэробным герметиком, он же локтайт, он же фиксатор резьбы


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
24 сен 2011 19:06
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 13 янв 2011 12:26
Сообщений: 2027
Откуда: Псковская область
Автомобиль: 626ge fs '92г
Баллы репутации: 65
Сделал сегодня ключик, всё открутилось хорошо.


Вернуться наверх
 Профиль Отправить email

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
24 сен 2011 19:12
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 03 сен 2007 09:49
Сообщений: 5685
Откуда: Харьков
Баллы репутации: 143
Карбофос
при виде такого ключика тяги должны были сами открутиться, от страха :lol:
:good:


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Приспособления для отворота рулевых тяг GE (с фото) | мазда (mazda) форум
24 сен 2011 19:45
Не в сети
семизвездочный
Аватар пользователя

Зарегистрирован: 13 янв 2011 12:26
Сообщений: 2027
Откуда: Псковская область
Автомобиль: 626ge fs '92г
Баллы репутации: 65
Только такая арматура была, тоньше не было, и пилить покороче было лень :)


Вернуться наверх
 Профиль Отправить email

Показать сообщения за:  Сортировать по:
Начать новую тему Ответить на тему  [ Сообщений: 24 ]









Найти:
Перейти:
cron
Клуб «Мазда-Авто»: www.mazda-auto.ru © 2002 - 2018
Форум владельцев автомобилей Mazda: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Тюмень, Краснодар, Новосибирск, Красноярск, Воронеж.
