Раборка\сборка генератора 323F BA
народ ссори, фотки кидал первый раз,
не знал, что такой голимый порядок их расстановки :mad:
переделывать нет времени.
Смотрим так, --Первых 3 фото с низу вверх,
затем следующие 3 с низу вверх и последняя.


Вложения:

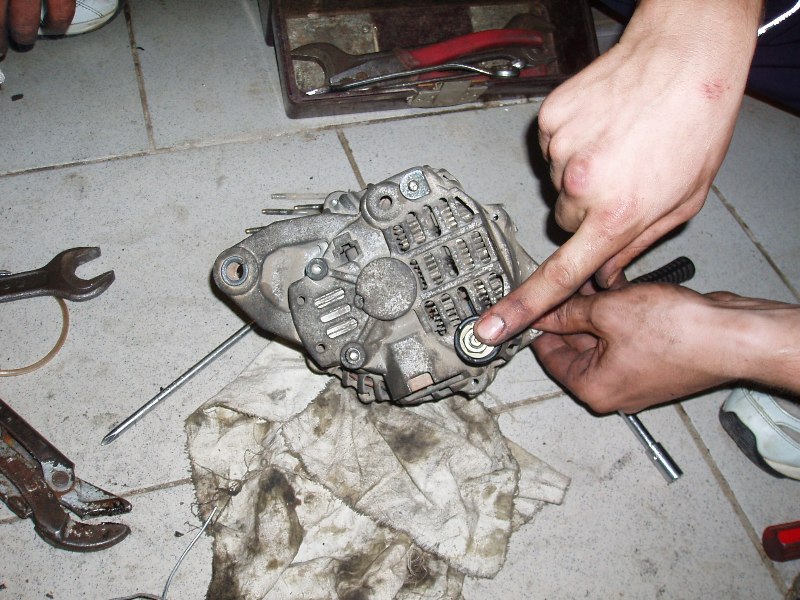

Комментарий к файлу: Откручиваем контактную гайку
P1010225.JPG [ 136.04 | Просмотров: 4236 ]

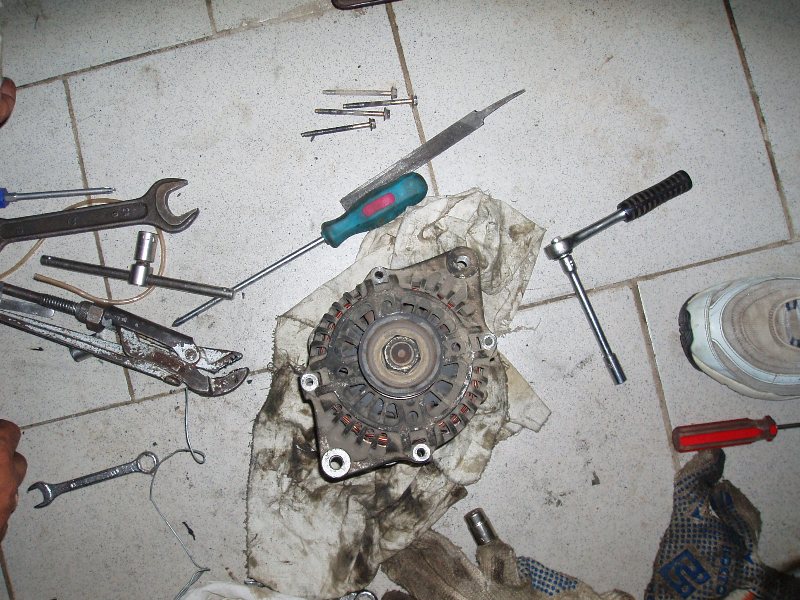

Комментарий к файлу: Откручиваем 4 болта
P1010224.JPG [ 137.3 | Просмотров: 4227 ]

_________________
Mitsubishi pajero sport 2.5 td NEW 2010

Последний раз редактировалось Ptaxa 21 сен 2005 09:01, всего редактировалось 1 раз.
Вернуться наверх
 Профиль

Реклама
Ptaxa
 Заголовок сообщения: | мазда (mazda) форум
21 сен 2005 08:48
Не в сети
завсегдатай
завсегдатай
Аватар пользователя

Зарегистрирован: 04 авг 2005 13:56
Сообщений: 347
Откуда: Москва
Автомобиль: MPS 2.5TD NEW
Баллы репутации: 0
Раборка\сборка генератора 323F BA


Вложения:

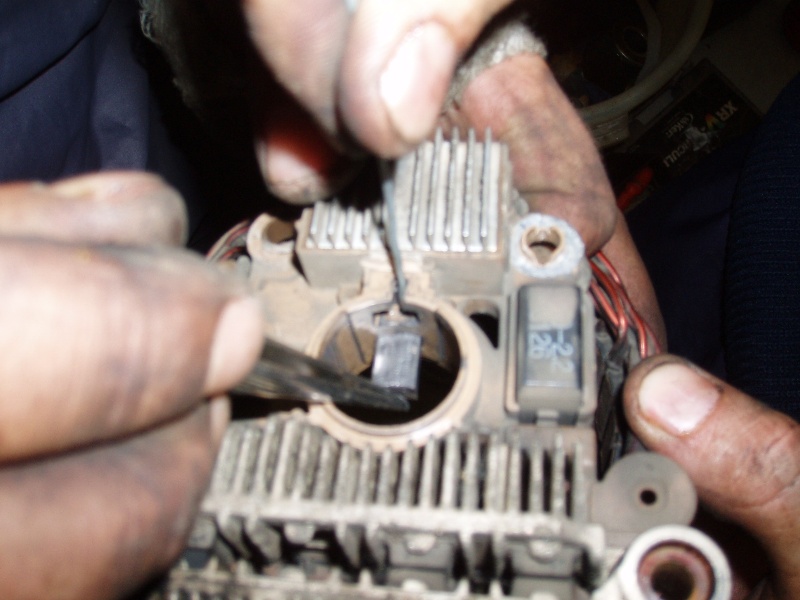

Комментарий к файлу: Смазав подшипники, начинаем процесс сборки, фиксируем щётки,
через тех отверстие,шпилькой
P1010231.JPG [ 125.65 | Просмотров: 4224 ]
Комментарий к файлу: Снимаем зашитное колечко подшипника,
забиваем салидол,прокручивая.
P1010229.JPG [ 133.21 | Просмотров: 4217 ]

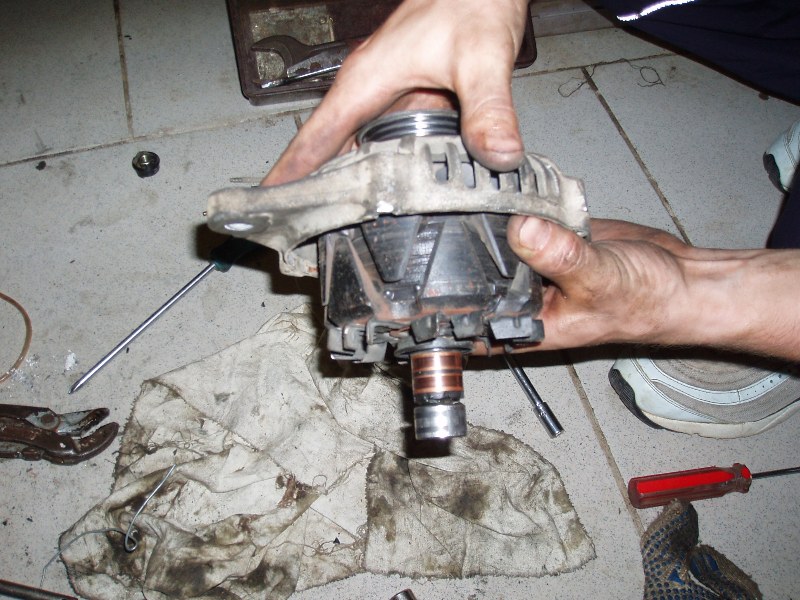

Комментарий к файлу: Вынимаем "якорь"
P1010228.JPG [ 137.1 | Просмотров: 4223 ]

_________________
Mitsubishi pajero sport 2.5 td NEW 2010
Вернуться наверх
 Профиль

Реклама
Ptaxa
 Заголовок сообщения: | мазда (mazda) форум
21 сен 2005 08:56
Не в сети
завсегдатай
завсегдатай
Аватар пользователя

Зарегистрирован: 04 авг 2005 13:56
Сообщений: 347
Откуда: Москва
Автомобиль: MPS 2.5TD NEW
Баллы репутации: 0
Раборка\сборка генератора 323F BA


Вложения:

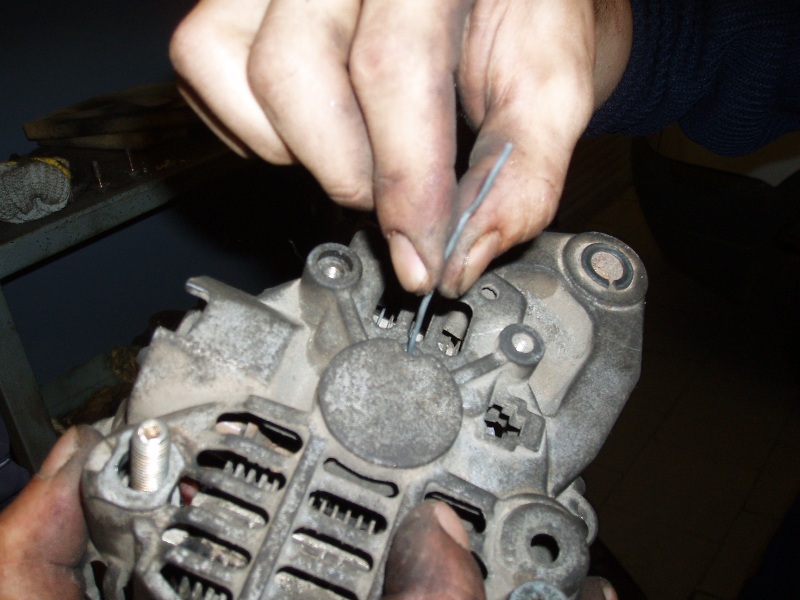

Комментарий к файлу: Шильку, вынимаем, только когда весь генератор собран, и болты затянуты
P1010233.JPG [ 129.67 | Просмотров: 4216 ]
