Может, подскажет кто из радиолюбов... | мазда (mazda) форум | 06 ноя 2005 04:52

"Умер" ноутбук Ровер...
Разобрал и нашёл вспученную микросхемку, 24 ноги, микропланар (шаг ног 0,67мм), название из 3-х рядов цифр:
7883
0344
М31
Я так понял, что последний ряд - дата производства...
Пытался найти - по инету полный ноль...
Может, подскажет кто? А то на IBM TP760 Пеньке-133 далеко не уедешь...

Не верю, что на форуме нету любителей паяльника...

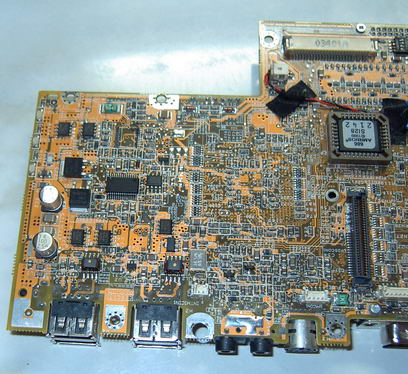

Вот кусок платы того самого ноута...

Извините за назойливость, но "двигаю" темку вверх...

А хоть значёк изготовителя микросхемы опиши, кто её произвёл?

Если вспучена, значит скорей всего и обуглена. А если вскрывать до кристалла, на нем на 90% будет значек российского завода . Я одну взорвавшуюся разглядывал в микроскоп и был чрезвычайно удивлен. Потом также сильно удивленные мужики специально вскрывали и разглядывали ну очень разных производителей .
В общем, если не видно, надо искать похожий ноут. Мне ноуты в руки не попадались, наверное, уже и не возьмусь....
А на маськины мозги процессор я так и не нашел.

Самая засада заключается именно в том, что кроме 3-х рядов цифр ничего нету, никаких опознавательных знаков

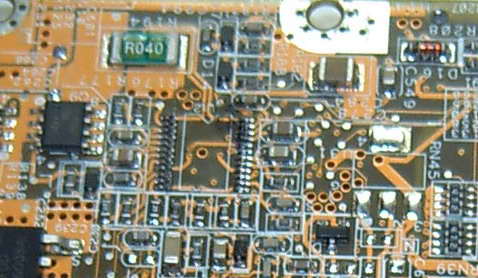

Вот кусок увеличенный:

Люди! Ауу!!! Неужели никто никакой инфой не поделится?

Видимаааа, нету у маздоводов такой инфы .
Вообще, даже винчестер не отремонтируешь без специального тестера, схем и эпюров. Ведь если сгорела мелкосхемка - значит скрей всего что-то не так в её окружении. От пульсаций в питании до заеданий в механике. Косяк в ней самой наименее вероятен. Так думаю....
Недавно кнопал ровер - терпения не хватило. Жуткий тормоз попался.

Начинать-то всё равно с чего-то надо... Или чё, покрасить в синий цвет и запустить в форточку?

Наверняка это какой-нить преобразователь по питанию, судя по обилию конденсаторов вокруг и по описанию сожжения ноута
корпус TSSOP24 или SSO24, попадают под эти параметры. Все цифры на микрухе наверняка не имеют ничего общего со стандартным обозначением м/с. Все попытки самостоятельного ремонта, по опыту коллег, ничем не заканчивались, немогли найти нужных комплектующих.
Есть варианты, найти электрическую схему на твою м/п (что также слабо реально) и по схеме подобрать аналог или сварганить платку со схожими функциями, либо найти такой-же ноут, разобрать и с помощью приборов и такой-то матери определить функционал той микрухи и опять же подобрать аналог.
А рядом с ней какие элементы стоят, маркировка?

Бог услышал мои молитвы!!!
Сама микруха обвешана резюками и кондюками, а рядом:
MAXIM MAX1802EA1 - это, видимо, драйвер, т.к. к нему подцеплены два ключа: A0339 FDD 6035AL. Судя по всему это двухтактная схема инвертора...
А сама покойница, ИМХО, нечто вроде компаратора...

Спасибо за ответ!!!

ага
max1802 step-down power supply
http://www.maxim-ic.com/quick_view2.cfm/qv_pk/2380
но от этого не легче
жаль что схемку обвеса нарисовать невыйдет, т.к. там плата 4...8 слойная, прозвонить нереально.

Я попробую, конечно, но думаю, что ты прав, коллега...

А может это AD7883?
0.3-7V; 450mW; LC2MOS 12-bit nominalV:3.3V; sampling ADC. For battery powered portable systems, laptop computers

Небывает их в твоем корпусе, только SOIC шаг 1.27мм.

Да знаю... Может, как раз поэтому и наз-ся она по-другому? Типа, наши ниженегры "разработали" ноу-хау... с другим шагом

LAMA, может это поможет
http://www.notebook1.ru/2200/index.htm

Еще попробуй прикинуть почему она сгорела и что могла за собой потянуть?

С дымком просто так, как правило, не горят.
Возможно БП учудил или ниже по течению, что-то накоротко здохло.

З.Ы. Наверное ноут пытался к МАЗДЕ прикрутить
З.З.Ы. Афтар жжот http://wwwboards.auto.ru/anecdotes/671396.html

Всё очень просто: умер внешний БП, тот, что на 19В 3.42А.
Нашел от DELL, но разъём оказался не тот. Короче, лоханулся я и перепутал полярность - и вот результат

Кста, на 94-95 странице энтого мануала изображено нечто похожее

2Alexx, типа как я понял это общий мануал для ноутор Ровер, Самсунг и еще 2 каких-то.

Глянте ссылочку http://wwwboards.auto.ru/anecdotes/671396.html обаржетесь!
Соори за Оффтоп в Оффтопе.

Ты это про меня намекаешь, да?

Начал схему "распутывать"...
23 нога - GND
между 24 и 1 - резюк с обозначением R040 - это 0,4 Ома?

И еще, MAXIM оказался MAX1902EAI , старая слепая обезьяна...

Сдохшая микруха, сдаётся мне, что-то с зарядкой аккумулятора делает...
