Лечим японскую слепоту | мазда (mazda) форум | 05 июн 2011 01:23

Началось все с того, что я всетаки купил мазду и очень удивился, отвратной читаемости приборки ночью и наличием реостата регулирующим ее яркость. Еще тогда я подумал кой хер она нужна, если на максимуме мне приходилось вглядываться в шкалы. Поразмыслив и придя к выводу что за 20 лет ей просто настал пушной зверек, я решился на разборку оной. Разбирается она кстати всего за каких то 10 минут и за 15 ставится — тросик спидометра снимать нужно, но это просто лишние 2 минуты работы. Вобщем снял я эту херню, и увидел лампы накаливания мощностью 3ватта в зеленых гандончиках. Гандончики развалились, лампы почернели еесно ничо не светит. Пошел купил сразу три светодиода зеленых, подумав что сразу все станет хорошо, но нет. Шкалы стало видно отлично, а вот стрелки. о их положении я только догадывался. Сделаю небольшой отступление, на самом деле я купил 6 светодиодов так как лампы поворотников и дальнего света также принял за подсветку и минут 40 с ними боролся думая почему же они сука не горят. Вобщем я поставил светодиоды и понял что не то…
На следующий день было принято решение приобрести флюорисцентный лак зеленого и красного цвета и отправился в рыболовный магазин где их и обнаружил. Вместо красного конечно что оказался розовый и я приготовился уже к эмо приборке смирившись с этим и надеясь хоть на читаемость. В тот же вечер приборка была опять разобрана и очень хорошая, милая, красивая и самое главное аккуратная и старательная девочка Марина раскрасила мне градуировки и стрелки. Сборка, ожидание… эффекта нет. В свете зеленых светодиодов флюорисцент не светится и тогда стало понятно что без третьей разборки приборной панели не обойтись.

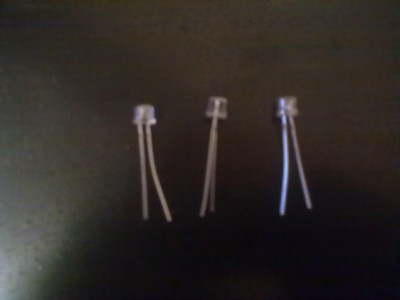

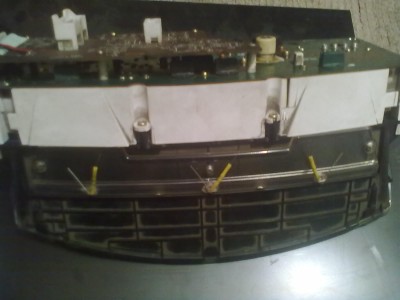

День третий, едем в радиотовары и покупаем 5 ультрафиолетовых светодиодов и 5 резисторов (номинал не скажу продавец дал сам под 14 Вольт) Разбираем приборку, сверху на приборке есть три окошка через которые передают свет на приборку штатные лампы и ровно по центру каждого окошка сверлим дырки под светодиоды, спиливаем линзу у светодиодов для равномерного свечения почти до самого кристалла, ставим туда светодиоды, подпаиваем резисторы, я не стал экономить и на всякий случай на каждый диод поставил по сопротивлению. Ставим, паяем, подпаиваемся к штатной подветке и… судить Вам

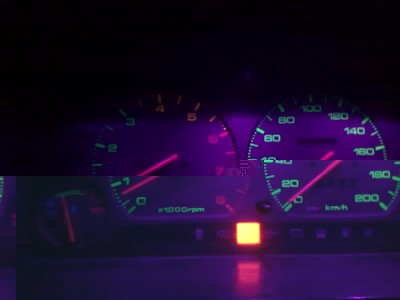

ЗЫ: Фотографировал вразных режимах, синего света на приборке не видно, это камера его хватает.
ЗЗЫ: Спасибо пользователям Mayor и Serg с за огромную помощь и советы.

http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e8f/88cdf11b8cd45bf7-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e90/88cdf11b9c37e15d-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e91/88cdf11bad21c86f-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e93/88cdf11bcc2ddb22-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e94/88cdf11bdc0f8976-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e95/88cdf11bea850540-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/31e/e96/88cdf11bfa005868-large.jpg
http://s3.images.drive2.ru/car.journal.photos/x1/4400/000/000/32a/f64/88cdf37508135172-large.jpg-схема

* одно дополнение: резистор рассчитывается по максимально допустимому току светодиода, поэтому ставить резюк надо именно на каждый диод Поставите один резюк и все диоды параллельно - они будут светить в n раз слабее (где n - кол-во светодиодов параллельно )

влом сейчас элетротехнику обьяснять Вам) Как Вам?

Понравилось

Оригинально. Хорошо когда руки из правильного места ростут

Уже сделал себе так же . Только разукрасил подругому. Тахомитр зазбил на три зоны до 3 тыс зеленая до 6 ти оранжевая потом красная и охлаждайка тоже на три разбита синий зеленый и красный. Красил флюрисцентным гуашью нашел у младшего двоюродного брата. Светодиоды завтра приобрету поставлю посмотрю как будет.

Еще бы фото отчет для таких как я которые не секут во всяких транзисторах и резисторах....

Во! Малаччага! Повеселело в салоне.
Зы: превед Марине.

Теперь в планах сделать тоже самое с печкой... и рычаги управления и пиктограммы раскраить, осталост ведь целых два светодиода - нужно заюзать =) Выложу сюда же как продолжение =)

Давно обещался выложить свои эксперементы. Получилось как то так. Некоторые фотки были неудачно сжаты в редакторе.

собственно панель


печка




подсветка кнопок - сделал давно, даже где-то описывал весь процесс




Подсветка подножки водителя (со стороны пассажира тоже есть), красный плафон на светодиодной ленте и подсветка ручки закрывания двери


Ну и собственно тут все понятно))

А куда стрелки то делись?

Да это у меня фотик такой, стрелки на месте. Подсветка у меня в реале более зеленого цвета, чего то камера тупит

Вот где цветопередача получилась более вменяемая, правда все очень смазано

Народ, у меня появиась тут недавно идея, а что если найти от какого нить фокуса метталическое круги которые там стоят в виде обрамления круга спидометра и тафометра, а так же на уровень бензина и уровень температуры, и поставить их на мазду, ...попробую найти их на разборках где нить.
пару вопросов еще....просто замена лампочек на белые светодиоды поможет для яркости?
просто хочется сделать примерно вот так ,много ли там перепаиваь надо будет? кто как думает, какие предложения?

Яркости добавит, но эстетичности нет. Лампы накаливания рассеивают свет, а диоды в лампочном цоколе тупо светят перед собой. Поэтому шкала будет освещаться неравномерными пятнами.
Если делать по уму, то с паяльником в руках надо провести не один вечер.

Это ты напрасно говоришь. В первом посте сказано, как сделать рассеяное свечение светодиода. (стачивая верх диода)

понравилось...но лень матушка)))

Парни, стопэ, я не истина в последней инстанции... то что со спиленной линзой свет рассеивается базару нет, но светодиод всеравно светит только в сторону линзы (в сторону где была линза) и поэтому чтобы свет был рассеяным, светодиод должен быть в некотором расстоянии от обьекта (как у меня примерно 7-10см), если ближе будет просто маленькой пятнышко. Так как под шкалами в приборке местанет, придется мутить по светодиоду на 3-5 делений. представте размах. Майор прав, работы не на один вечер.

Снимал сегодня приборку, удивился....там что в маськах электронный спидометр??никакого тросика не обнаружил, тока три разьема
у меня там расстояние от лампочки до шкал где то см 7 -10 и будет)))
скажите а зеленый свет тока от того что на лампочках зеленые колпаки одеты?
щас пока светло, нифига не видно, будет темно, поду посмотрю.
и еще....кто нить стрелки снимал?если счищать краску со шкал, то ведь надо стрелки снять...попробовал их поддеть сегодня..ни в какую(((

вопрос к автору))
слушай, когда разбираешь панель, там сзади лампочки накаливания стоят двух размеров, каждая в своем патроне.
так вот диоды ты вместо них вставлял, или в эти же патроны?там вроде лампочка не разборная?или есть такие еж патроны с диодами?

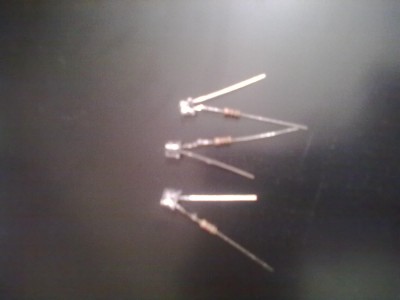

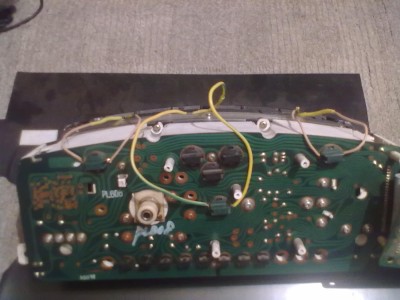

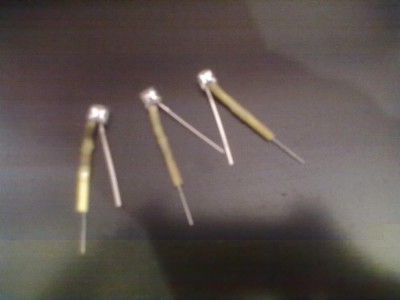

Кому надо вот сделал чуть чуть фото когда делал

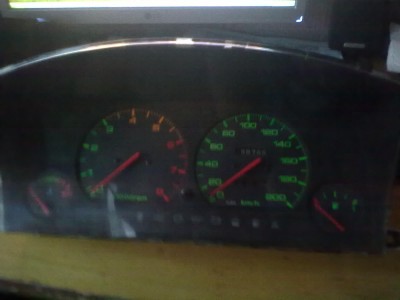

Вот разочеровало меня только одно. Верхняя часть плохо освещяется и боковая. Надо дорабатывать.

вы чо, ребзя, лампочки из патронов вытаскиваются же. в патроны вставлял зеленые светодиоды производста компании маяк http://ohonde.ru/wp-content/uploads/2009/10/mayak2.jpg
а в верх приборки сверлился и вклеивал УФ.

Измени угол наклона диодов, углуби их сильнее в плекс световода и будет всё пучком.

пля.....с каким усилием ее вытаскивать надо?)))пытался пытался....поддел отверткой...боялся раскрошить лампу

ну как.... левой рукой держим патрон, правой просто тянем за лампу, довольно таки легко они выходят оттуда. может просто коротила лампа и оно туда припаялось... патрончики стандартный, можно купить и от нашемарки...
